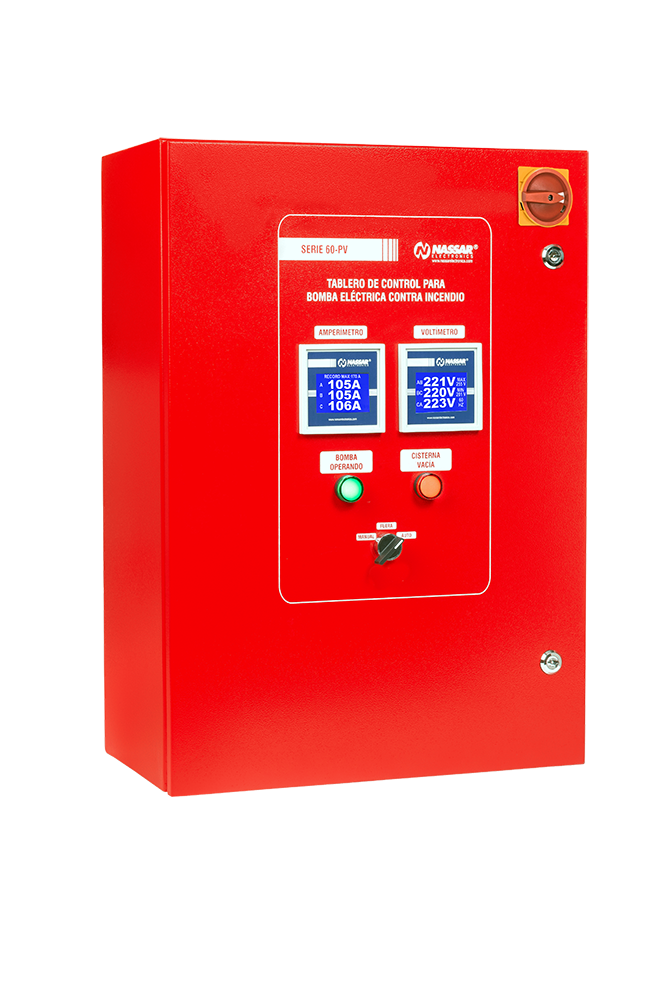

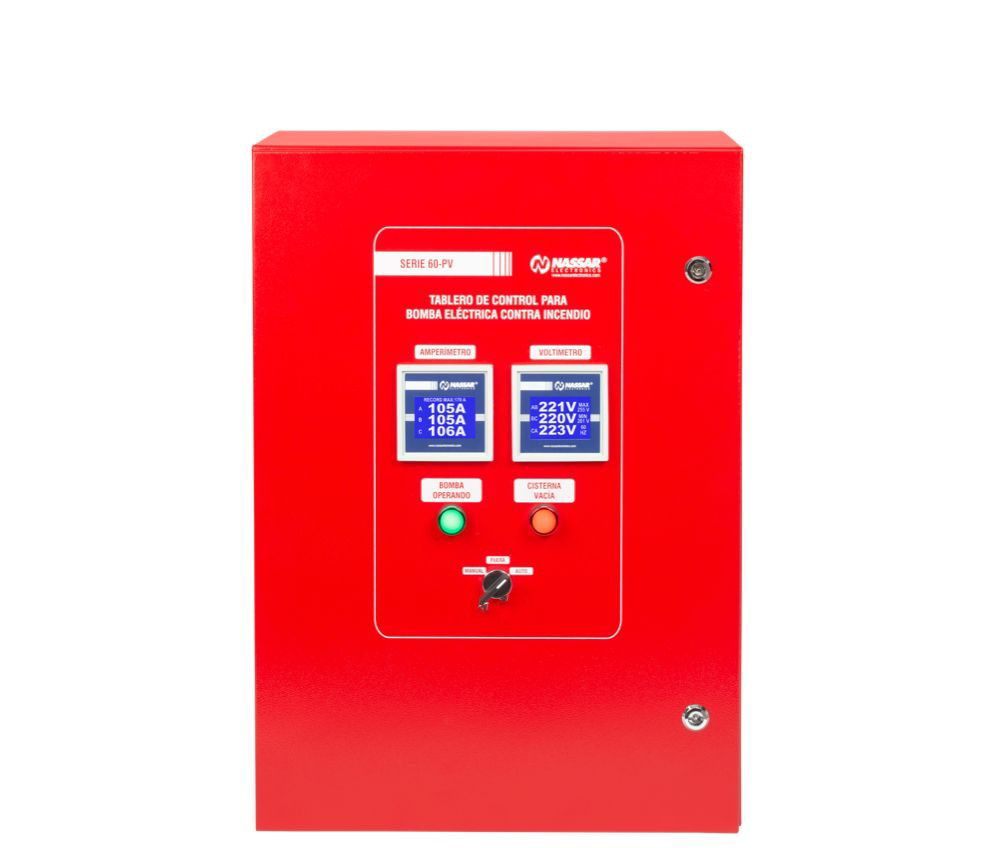

Tablero Contra Incendio para Motor Eléctrico con Arrancador a Pleno Voltaje | 60-PV
Solicitar Cotización
Solicitar Cotización
Características
Diseño robusto, de alta tecnología con la mejor calidad.
Los tableros SERIE-60 PV incluyen:
- Contactor magnético a plena tensión.
- Interruptor termomagnético de 25 KA @ 220 V y 10 KA @ 440 V
- Detector e Indicación de bajo nivel de succión.
- Módulo de control.
- Juego de 3 electrodos para la cisterna.
- Retardo de paro ajustable de 0-6 Min.
- Paro manual y automático. (Opcional)
- Interruptor magnético. (Opcional)
- Selector Manual-Fuera- Automático.
- Luces indicadoras de bomba operando y bajo nivel de succión.
- Gabinete metálico con llave de seguridad IP55 a prueba de polvo y agua, color rojo.
Descripción
El tablero contra incendio para bombas eléctricas Serie 60-PV controla la operación automática de las bombas contra incendio operadas por motor eléctrico con arrancador a pleno voltaje. Detecta el nivel de agua de la cisterna, tiene pilotos indicadores de operación y bajo nivel de succión, retardo de paro ajustable y pueden incluir la opción de paro manual.
La señal de arranque es obtenida de un interruptor de presión. Cuando se restablece la presión el sistema de control comienza a contar el retardo de paro. Una vez transcurrido este tiempo se apaga la bomba. Si seleccionó la opción de paro manual entonces la bomba no se apaga hasta que no se presione el botón de paro.
El “Bajo Nivel de Succión” solo se indica con el piloto, por norma el equipo no para la bomba por esta falla solo la indica, a menos que este en retardo de paro.
Los tableros de control Contra Incendio SERIE 60-PV incluyen la mayoría de los requerimientos indicados por la N.F.P.A. en su panfleto # 20.
Equipo opcional
- Selector de operación Manual-Fuera-Automático.
- Interruptor seccionador de seguridad que desconecta la alimentación al abrir el gabinete.
- Interruptor magnético. (Disponible a partir de 12 Amp.)
- Alarma remota por fallas de voltaje.
- Interruptor de presión 1-10 kg (15-147 PSI).
- Voltímetro digital trifásico RMS con registro de voltaje máx/mín y frecuencímetro, montado en la puerta del gabinete.
- Amperímetro digital trifásico RMS con registro de corriente máx. Montado en la puerta del gabinete.
- Protector PD-640 contra descargas de alto voltaje.
| MODELO | CF | AMP. 220 V | MODELO | CF | AMP. 440 V |
| 60-PV-01-220 | 1 | 5.5 | 60-PV-01-440 | 1 | 3.3 |
| 60-PV-02-220 | 2 | 7.5 | 60-PV-02-440 | 2 | 4.8 |
| 60-PV-03-220 | 3 | 12 | 60-PV-03-440 | 3 | 6.5 |
| 60-PV-05-220 | 5 | 18 | 60-PV-05-440 | 5 | 9 |
| 60-PV-07-220 | 7.5 | 25 | 60-PV-07-440 | 7.5 | 12 |
| 60-PV-10-220 | 10 | 32 | 60-PV-10-440 | 10 | 18 |
| 60-PV-15-220 | 15 | 50 | 60-PV-15-440 | 15 | 25 |
| 60-PV-20-220 | 20 | 65* | 60-PV-20-440 | 20 | 30 |
| 60-PV-25-220 | 25 | 72* | 60-PV-25-440 | 25 | 38 |
| 60-PV-30-220 | 30 | 80* | 60-PV-30-440 | 30 | 45 |
| 60-PV-40-220 | 40 | 60-PV-40-440 | 40 | 57* | |
| 60-PV-50-220 | 50 | 60-PV-50-440 | 50 | 80* |
*Nota: Para capacidades marcadas con * o mayores a esta tabla se recomienda utilizar un arrancador de voltaje reducido serie 60-AS.
