Características

• Arranque a voltaje reducido disminuye drásticamente la corriente de arranque.
• 3 años de garantía.
• Diseño robusto y seguro, de alta tecnología con la mejor calidad.

Los tableros Serie 60-VR incluyen:

• Arrancador de voltaje reducido
• Selector de paro manual o automático.
• Botón de paro manual.
• Detector e Indicación de bajo nivel de succión.
• Módulo de control.
• Ajuste de retardo de paro de 0-6 Min.
• Selector de operación Manual-Fuera-Automático.
• Luces piloto para: Bomba operando, Selector en automático y bajo nivel de succión.
• Modbus: Conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet.(Opcional)
• Gabinete metálico IP66/NEMA 4 a prueba de polvo y agua, color rojo.
• Contactos de 1PDT para señalización remota de: Bomba operando y bajo nivel de succión. (Opcionales).

Descripción

Los tableros contra incendio con auto transformador SERIE 60-VR controlan la operación automática de una bomba contra incendio que es operada por un motor eléctrico.

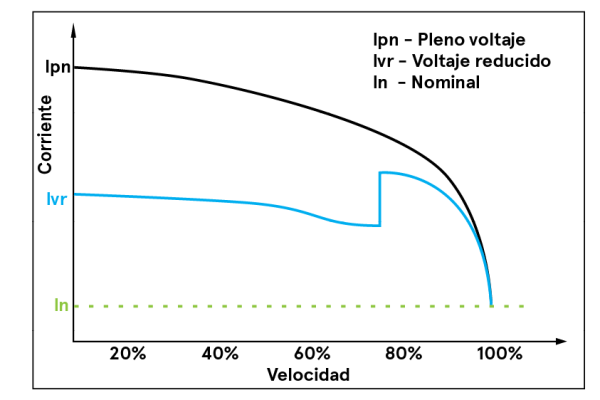

El tablero 60-VR realiza el arranque de la bomba en dos etapas: primero aplica un voltaje reducido para disminuir el pico de corriente, y después de unos segundos conecta el motor a pleno voltaje. Este método reduce significativamente los picos de corriente comparado con un arranque a voltaje pleno, que puede generar picos de hasta 8 veces la corriente nominal.

Al bajar la presión en la red, el interruptor de presión envía la señal de arranque. Cuando la presión llega al nivel de paro, el sistema de control inicia un retardo de paro ajustable de 0 a 6 minutos, una vez transcurrido este tiempo la bomba se apaga.

Los tableros cuentan con un selector para elegir entre paro automático con retardo o paro manual oprimiendo el botón de paro.

La norma establece que la bomba no debe apagarse por una falla de bajo nivel de succión; en este caso, la condición solo se indica mediante el piloto. Sin embargo, durante el tiempo de retardo para el paro, la bomba sí se detiene si detecta la falla.

Equipo opcional

• Amperímetro digital trifásico RMS con registro de corriente máx. montado en la puerta del gabinete
• Modbus: Conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP ví­a Ethernet.
• Interruptor seccionador de seguridad que desconecta la alimentación al abrir el gabinete.
• Contactos de señalización remota de bomba operando y de bajo nivel de succión
• Interruptor de presión 1-10 kg (15-147 PSI).
• Alarma remota de bajo voltaje, desbalance y falla de fase.
• Voltímetro digital trifásico RMS con registro de voltaje máx/mín y frecuencímetro, montado en la puerta del gabinete.
