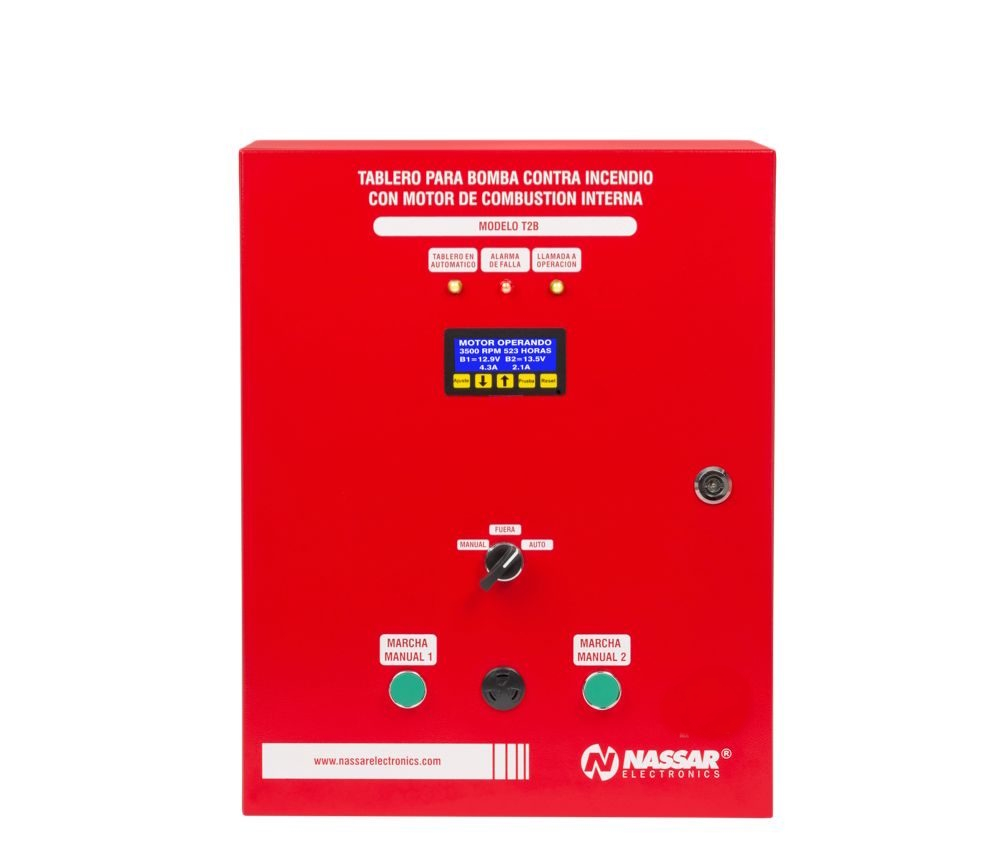

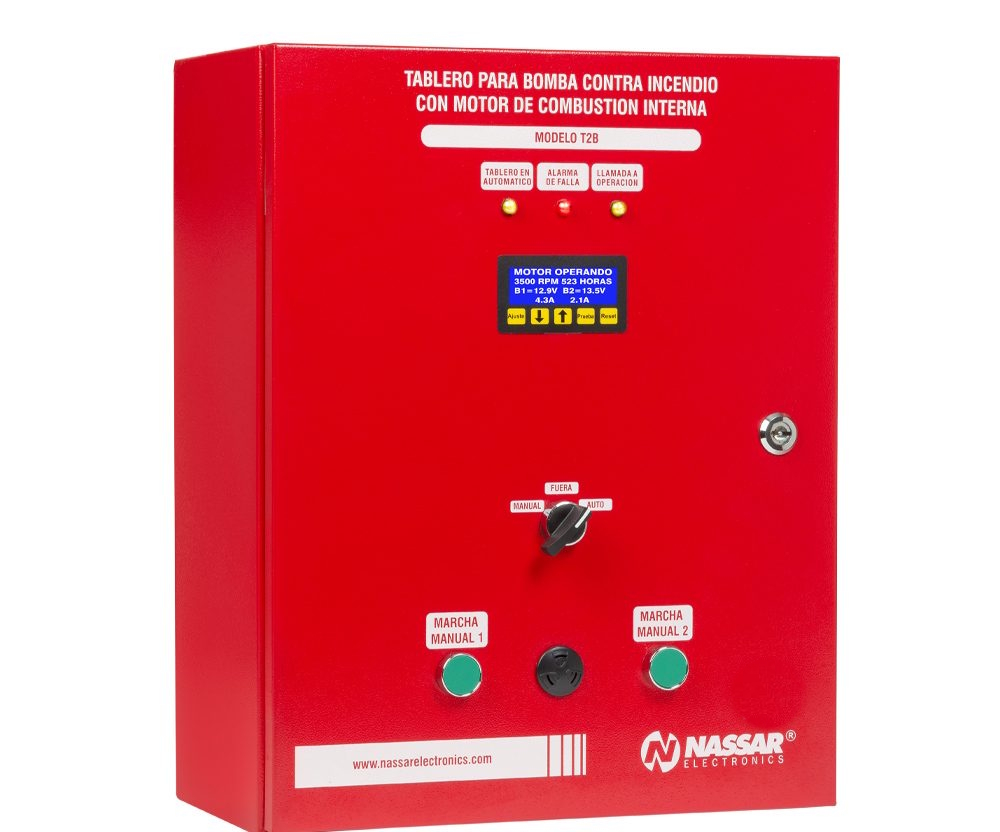

Tablero Contra Incendio para Bombas de Combustión Interna de 2 Baterías | T2B-12 / T2B-24
Características
Diseño robusto y seguro, de alta tecnología con la mejor calidad.
- Módulo de control con pantalla iluminada LCD.
- Memoria de fallas.
- Pilotos de Tablero en automático, llamada a operación y de falla.
- Control de 6 intentos de arranque y descansos de 10 seg.
- Alternador de baterías.
- Detector para anular el alternado cuando una batería este baja.
- Protección contra polaridad invertida.
- Alarma auditiva cuando una batería este baja (un beep cada minuto).
- Tacómetro Digital con ajuste de sobre velocidad.
- Horómetro que indica el tiempo de operación de las bombas.
- Dos cargadores de baterías automáticos controlados por microprocesador, con ajuste de corte y de carga que duplica la vida de la batería, calibrada de fábrica.
- Gabinete en color rojo, con llave de seguridad, IP55.
- Corte de carga al arranque.
- Protector de sobrecarga de control.
- Selector de 22 mm. para operación Manual-Fuera-Automático.
- Botones de 22 mm. para marcha manual de batería #1 y #2.
- Botón de prueba.
- Botón para borrar memoria de fallas.
- Selector de paro manual-automático.
- Botón de paro manual.
- Voltímetros y amperímetros digitales para cada batería.
- Retardo de arranque y retardo de paro ajustable 0-6 Min.
- Contacto remoto de alarma o contacto para control de la válvula solenoide de retorno.
- Monitoreo vía Modbus RTU o Modbus TCP-IP. (Opcional)
- Alarma auditiva.
- Protección por:
- Baja presión de aceite.
- Alta temperatura del agua.
- Falla de arranque.
- Sobre velocidad.
- Indicadores de:
- Tablero en automático
- Llamada a operación.
- Motor operando.
- Retardo de paro.
- Falla de C.A. en el cargador.
- Voltajes de baterías
- Alarma de baterías bajas.
- Amperes de carga de baterías.
- Falla de arranque.
- Falla de baja presión del aceite.
- Falla de alta temperatura del agua.
- Falla de sobre velocidad.
Los tableros T2B incluyen:
Descripción
Los tableros contra incendio para motor de combustión interna de dos baterías T2B cubren la mayoría de los requerimientos indicados por la N.F.P.A. en su panfleto #20. Estos controlan la operación automática de una bomba operada por un motor de diésel con 2 baterías.
El tablero arranca automáticamente el motor de la bomba cuando ocurre una baja de presión en la red de incendio, esta baja se detecta por medio del interruptor de presión que manda la señal de arranque al control e inicia 6 intentos de arranque con 6 períodos de descanso alternado entre las 2 baterías. En el momento que la presión en la red sube, el interruptor de presión manda la señal de paro al control, éste para el motor después que haya transcurrido el tiempo ajustado en el retardo de paro.
El tablero utiliza un cargador automático inteligente que mantiene las baterías del sistema cargadas en óptimas condiciones, lo cual da más seguridad al sistema y alarga la vida de las baterías. Por seguridad, 2 cargadores independientes se encargan de mantener ambas baterías en un voltaje óptimo, de igual manera el tablero cuenta con 2 sistemas de arranque independientes con un botón de marcha que permite arrancarlos manualmente en caso de una emergencia.
Una pantalla LCD al frente permite visualizar los voltajes de las baterías, la corriente del cargador, alarmas y el estado del sistema, las RPM del motor, y las horas trabajadas. En caso de existir alguna alarma el tablero avisa con una alarma audio visual y un contacto remoto de alarma. Las fallas se quedan registradas en memoria para que puedan ser visualizadas en la pantalla después de que ocurrieron.
Equipo opcional
- Interruptor de presión 1-10 kg (15-147 PSI).
- Programador semanal PS-100 para prueba automática.
- Conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet.
Alimentación de cargador: 120VCA ±10% 50/60 Hz. (220 VCA opcional)
Voltaje de cargador: T2B-12: 12 VCD, T2B-24: 24 VCD.
Peso con empaque de cartón: T2B-12 (20kg), T2B-24 (24kg).
Gabinete en color rojo, con llave de seguridad, IP55 de 50 X 40 X 20 Cm. a prueba de polvo y agua.
