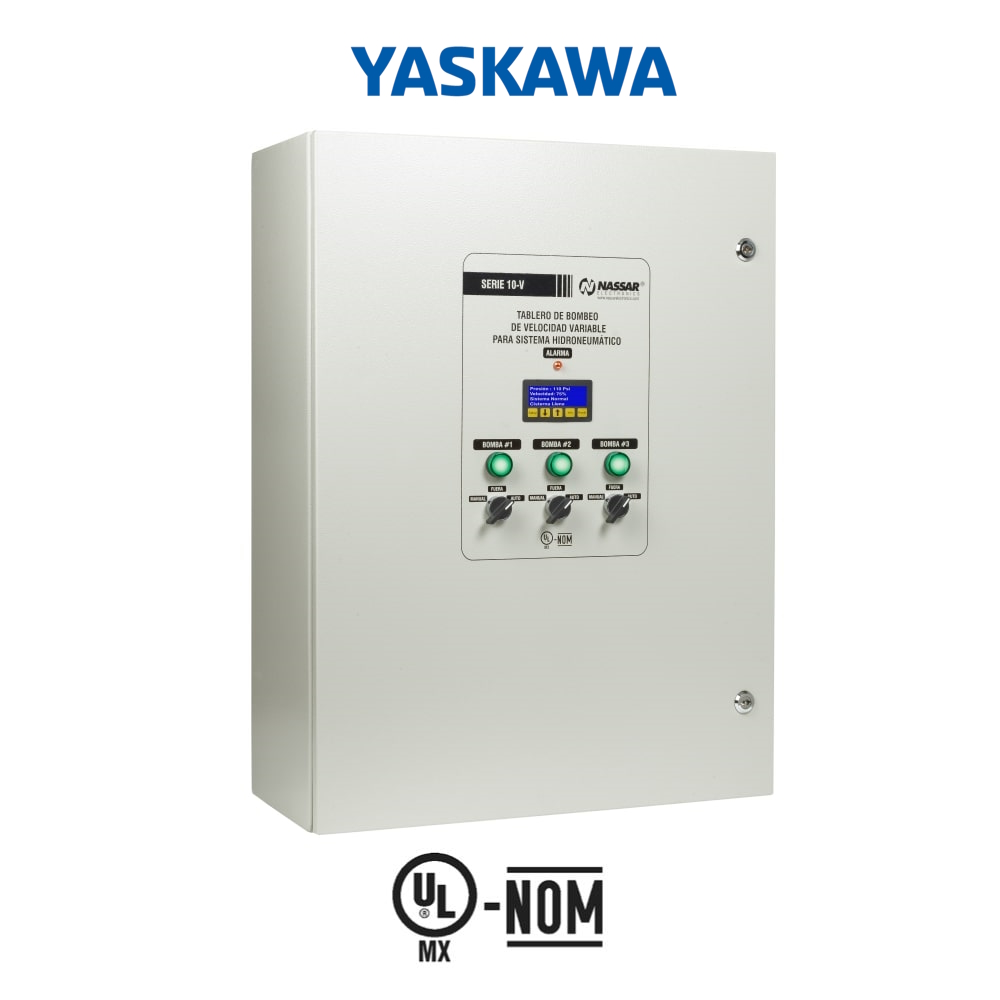

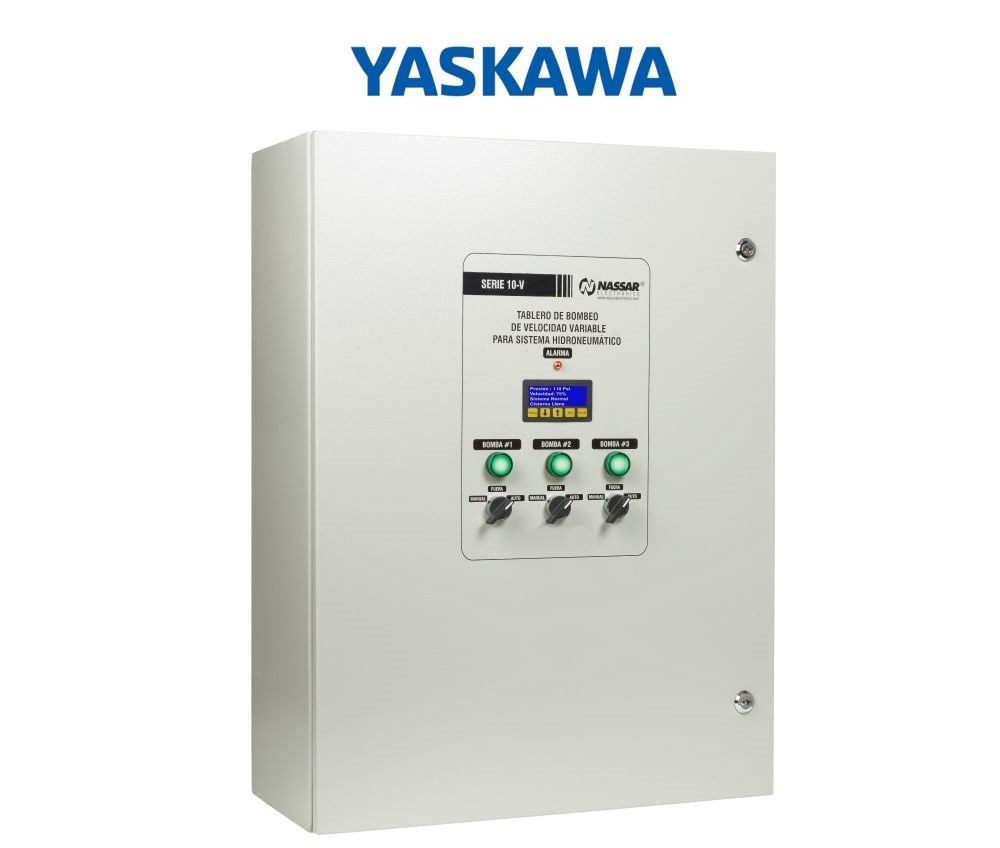

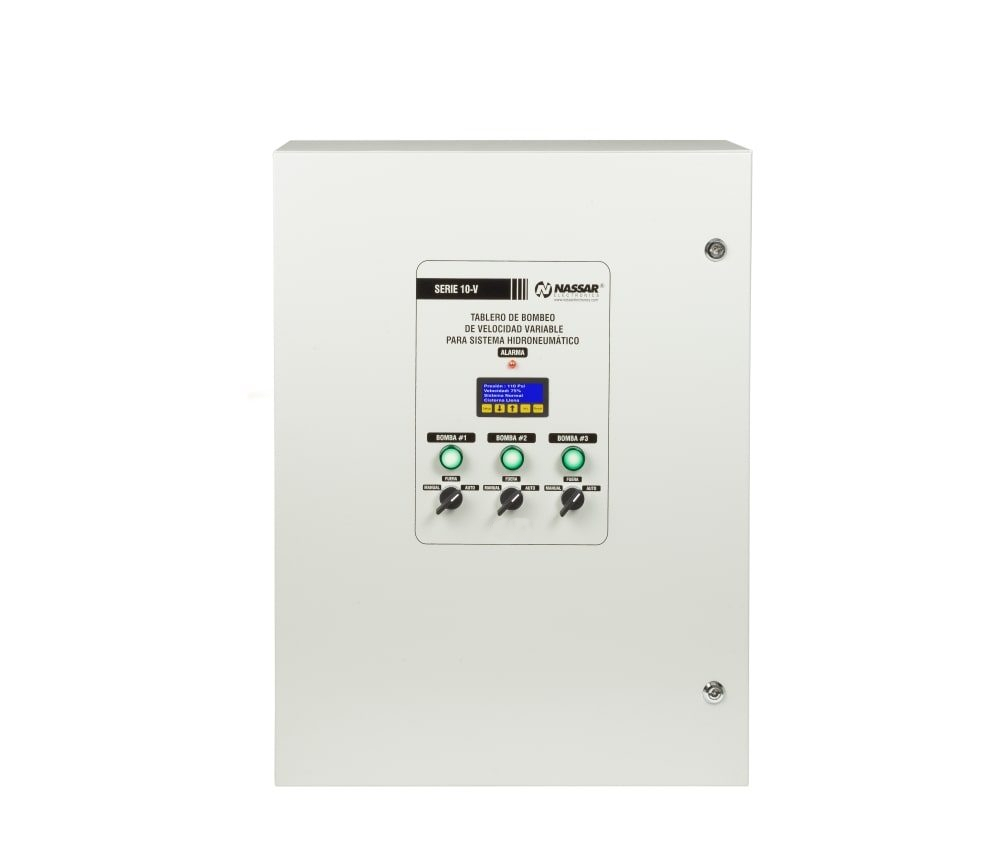

Tablero de Bombeo para Hidroneumático de Velocidad Variable - Serie 10V

Tablero de Bombeo para Hidroneumático de Velocidad Variable – Serie 10V

Solicitar Cotización Solicitar Cotización

Entrega inmediata en modelos selectos, 4 a 7 días para el resto de los modelos.

Características

Ahorro de energía de hasta un 50%.
Pantalla de LCD que indica la presión, el nivel de agua en la cisterna, la velocidad de la bomba, las fallas y permite de una forma sencilla la programación de los ajustes en español, solo es necesario ajustar 7 parámetros, de tal forma que es muy simple arrancar o modificar la calibración del sistema.
Incluye todo lo necesario para operar: gabinete, variadores, protecciones, selectores, pilotos, contacto remoto de alarma de falla, ventilación forzada, sensor de presión, etc.
Diseño robusto, de alta tecnología con la mejor calidad.
Comunicación por Modbus Ethernet o RS-485 (Opcional).

Descripción

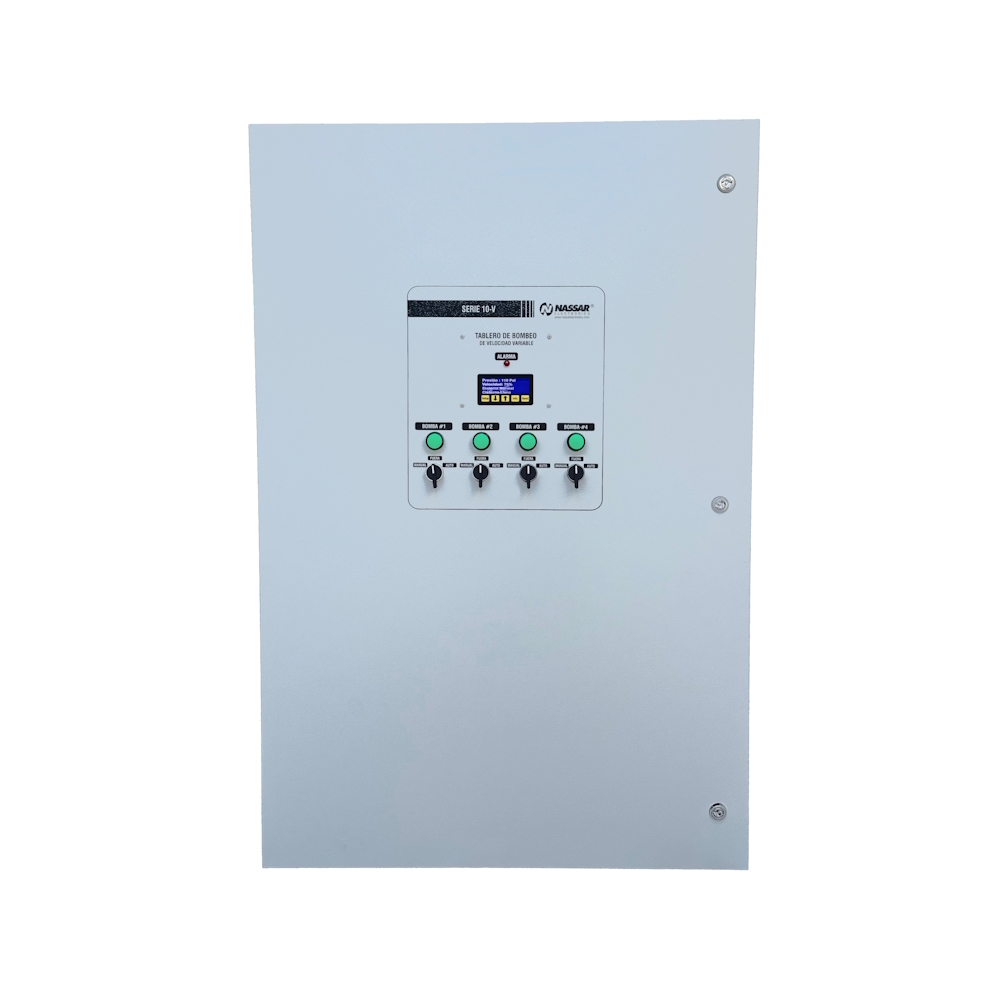

Los tableros hidroneumáticos de velocidad variable SERIE 10V controlan la operación automática de 1 a 4 bombas alternándolas y simultaneándolas para mantener la presión constante dentro del rango ajustado de hasta 200 PSI por medio de un variador de velocidad por bomba.

El tablero tiene protección contra las siguientes fallas: corto circuito, bajo nivel de agua en la cisterna, sobrecarga, alto/bajo voltaje y falla de fase. El ajuste de sus controles es muy fácil, basta con configurar la presión de arranque, presión de paro, velocidad mínima, alarma de baja presión, ganancia proporcional, control de aceleración, control integral y retardo de paro.

Los tableros SERIE 10V utilizan un variador por cada bomba y tiene muchas ventajas sobre los tableros que utilizan solo un variador por tablero. Entre ellas está un mayor ahorro de energía, un mejor control sobre la presión y la eliminación del golpe de ariete.

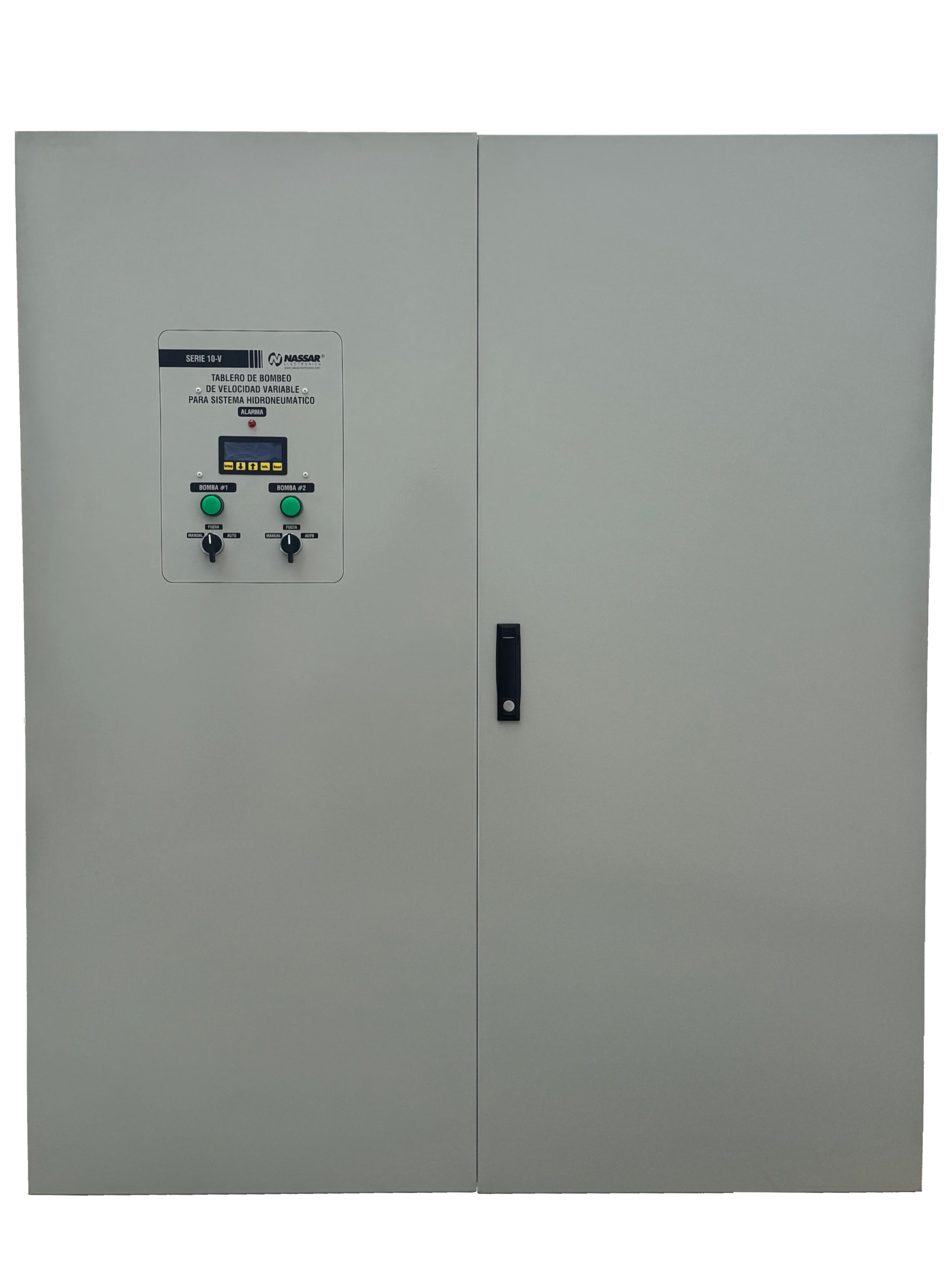

Este tablero se puede ordenar con conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet. Los tableros cuentan con el gabinete IP66 a prueba de polvo y agua y con pintura resistente a la corrosión. Incluye todo lo necesario para operar: gabinete, variadores, protecciones, selectores, pilotos, contacto remoto de alarma de falla, ventilación forzada, sensor de presión, etc. Nota: Algunos tableros de gran capacidad llevan los variadores en un gabinete independiente por la disipación térmica, favor de consultarnos.

Equipo opcional

Modbus: Conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet.
Interruptor seccionador de seguridad que desconecta la alimentación al abrir el gabinete.
Protector PD-640 contra descargas de alto voltaje.
Voltímetro digital trifásico RMS con registro de voltaje máx/mín y frecuencímetro, montado en la puerta del gabinete.

Ver Video Información de Producto Manual de Operación

Especificaciones

HP	AMP. MÁX EN 22O V	AMP. MÁX EN 44O V
1	6	2.1
2	7.5	4.1
3	9.6	5.4
5	21	8.9
7.5	25	11.9
10	30	17.5
15	42	23.4
20	56	31
25	70	38
30	82	44
40	114	60
50	143	65
60	169	77
75	211	96

Para más información técnica de click aquí.
