Tablero de Bombeo para Hidroneumático con Manómetro Digital - Serie 10L

Tablero de Bombeo para Hidroneumático con Manómetro Digital – Serie 10L

Solicitar Cotización Solicitar Cotización

Entrega inmediata en modelos selectos, 2 a 5 días para el resto de los modelos.

Características

Pantalla con manómetro digital (Más barato que utilizar interruptores de presión).
Precio accesible, similar al de tableros tradicionales que utilizan interruptores de presión.
Diseño robusto e innovador, de alta tecnología con la mejor calidad. 2 años de garantía.
Gabinete a prueba de polvo y agua IP66.
Incluye protección contra bajo nivel de succión con piloto de alarma.
Comunicación por Modbus Ethernet o RS-485 (Opcional).
Pilotos y selectores de operación individuales Manual-Fuera-Automático.
Indicador de nivel de cisterna en la parte frontal del gabinete.*

Descripción

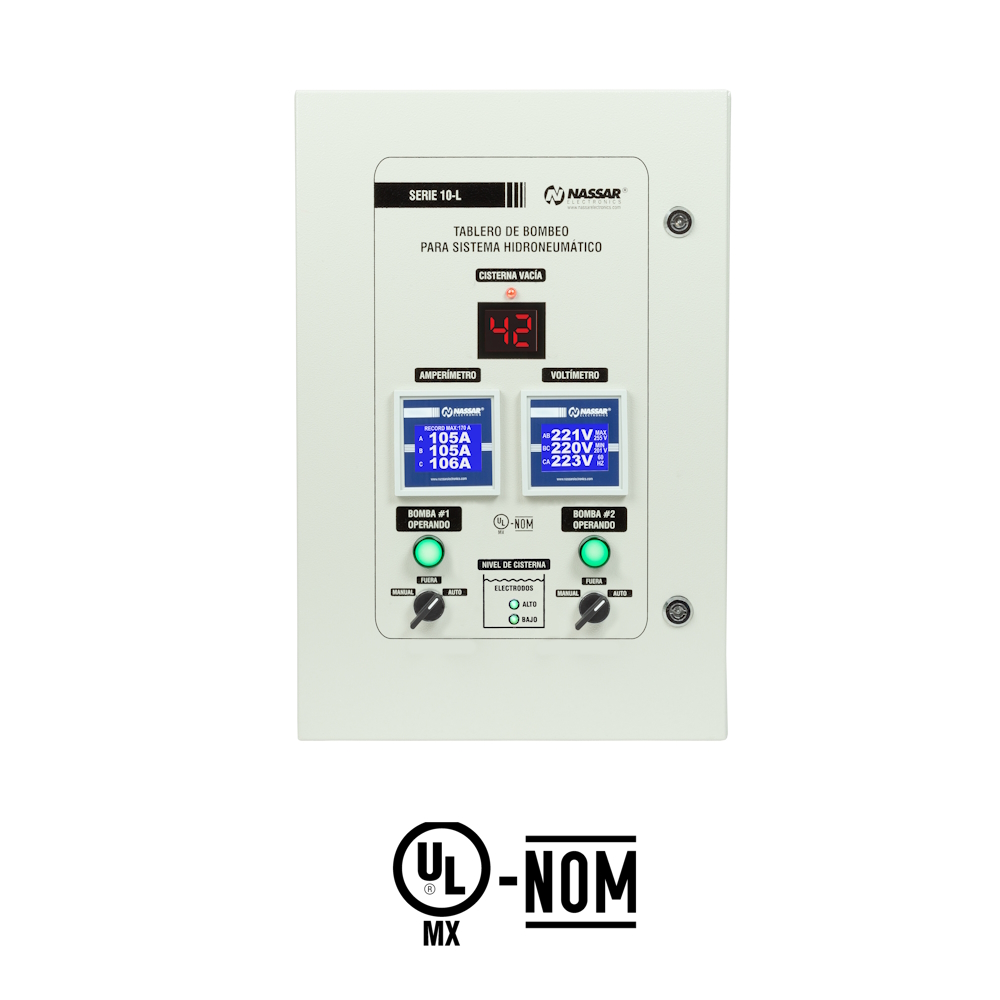

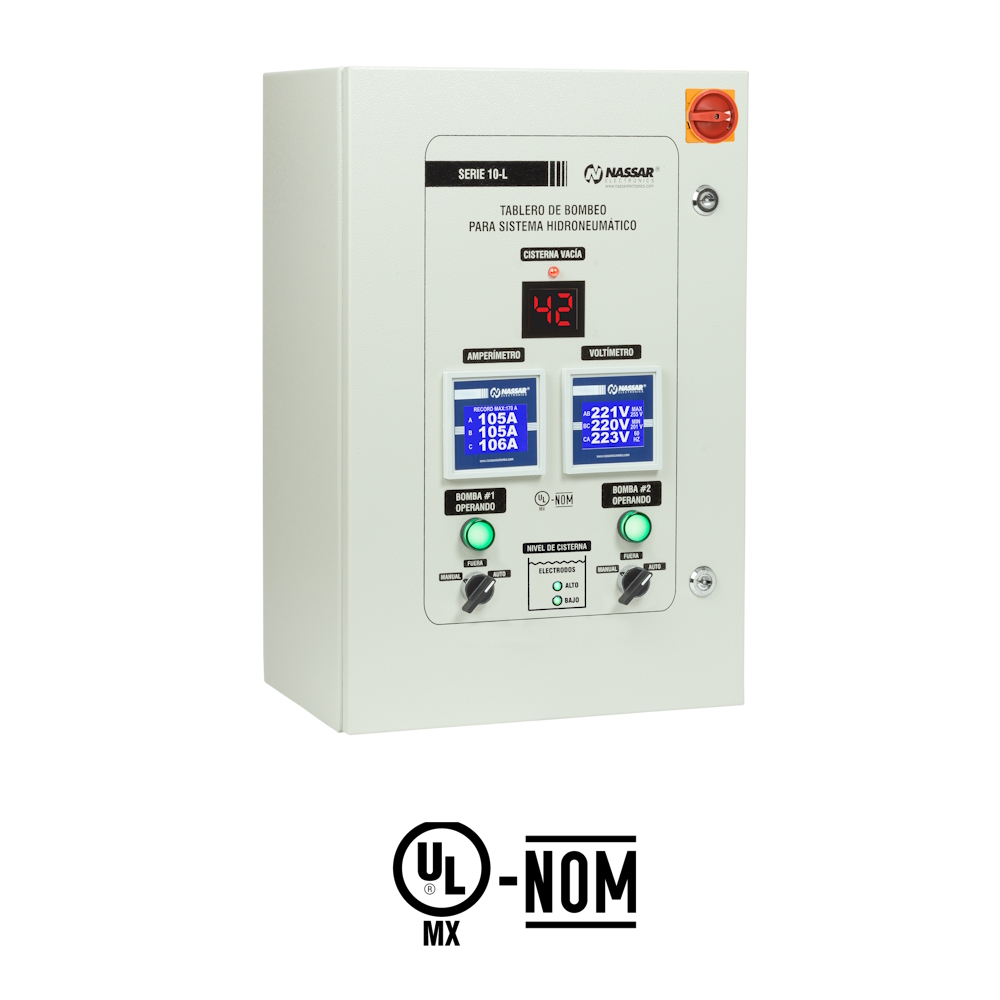

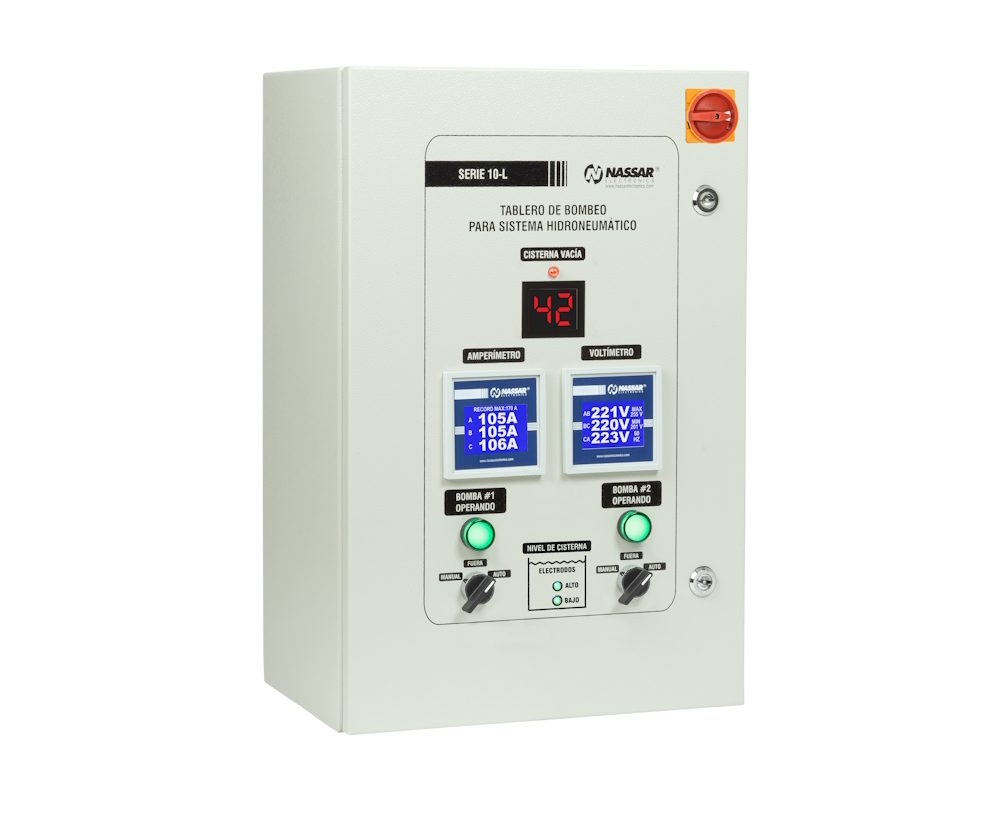

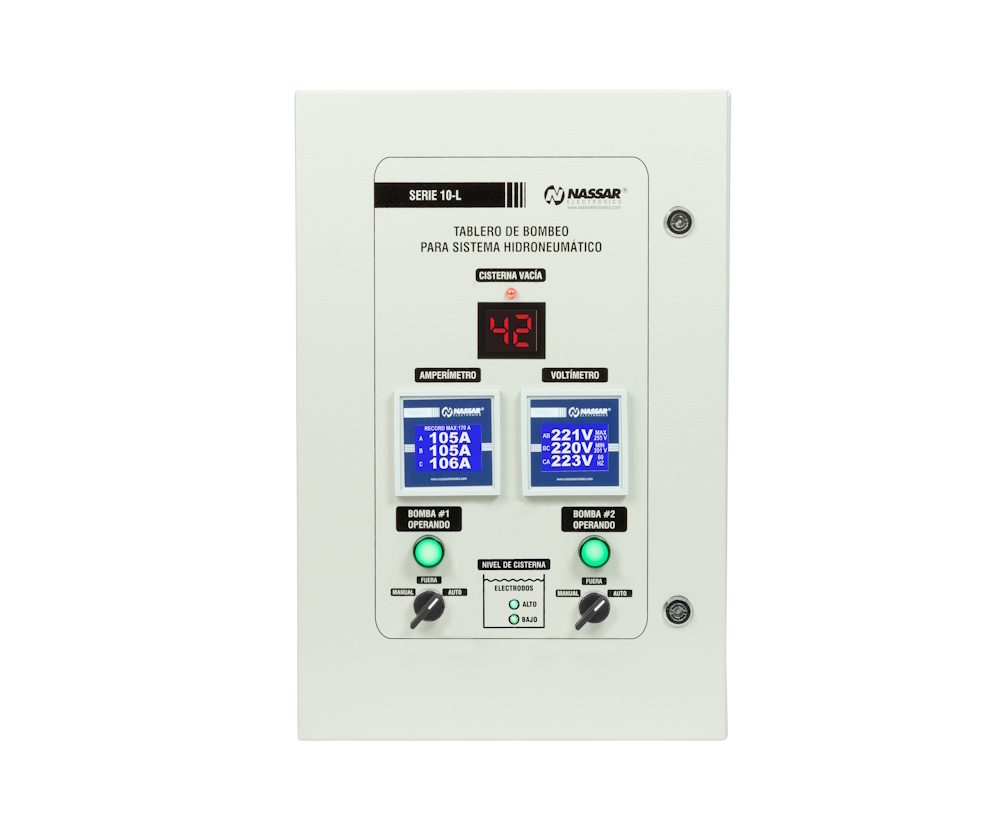

El tablero para sistema hidroneumático SERIE 10L está equipado con un manómetro digital que indica la presión del sistema en Psi/Kg*.

El ajuste de las presiones de arranque, paro y simultaneado se realizan muy fácilmente en la misma pantalla con una perilla de ajuste.

*Nota: El manómetro digital puede medir hasta 99 Psi. El tablero permite mantener la presión del agua en el tanque hidroneumático, dentro de los límites de presión establecidos previamente por el usuario.

Controlan la operación automática de 2 o 3 bombas que se alternan y simultanean de acuerdo a las señales de arranque y paro que recibe del sensor de presión.

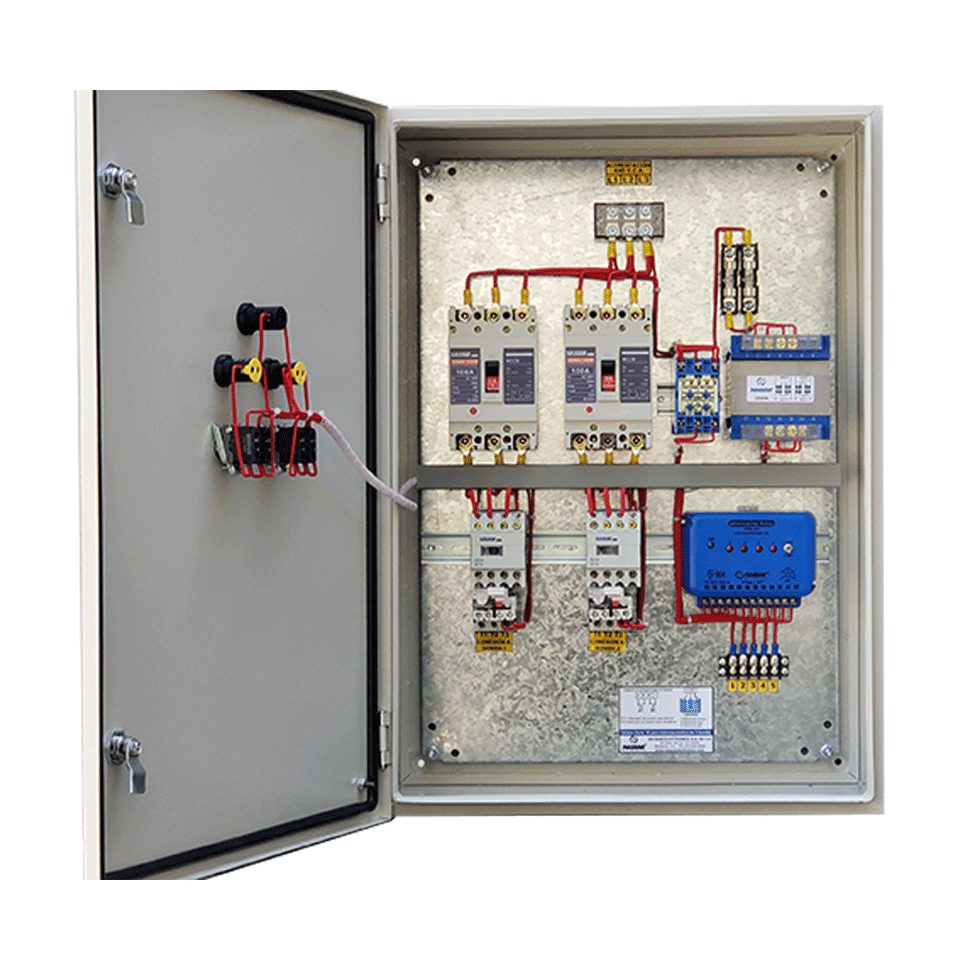

Los tableros incluyen contactores y protección contra corto circuito y sobrecarga, bajo nivel de agua en la cisterna, módulo de control de alternado y simultaneado, electrodos, pilotos y selectores. Se pueden ordenar con conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet.

El tablero tiene un gabinete metálico IP66 a prueba de polvo y agua.

Equipo opcional

Protección contra bajo voltaje, desbalance y falla de fase con Fasealert-3 modelo F3.
Arrancadores suaves.
Modbus: Conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet.
Pump-Monitor: Relevador de sobrecarga electrónico con protección contra bajo nivel de succión sin necesidad de utilizar electrodos.
Protector PD-640 contra descargas de alto voltaje.
Interruptor seccionador de seguridad que desconecta la alimentación al abrir el gabinete.
Voltímetro digital trifásico RMS con registro de voltaje máx/mín y frecuencímetro, montado en la puerta del gabinete.
Amperímetro digital trifásico RMS con registro de corriente máx. montado en la puerta del gabinete.

*Nota: Algunos tableros en inventario aún no incluyen el indicador de nivel.

Ver Video Información de Producto Manual de Operación Podcast Informativo

Especificaciones

HP	AMP. EN 220 V	AMP. EN 440 V
1	2.5 a 4	1.6 a 2.5
2	6 a 9	2.5 a 4
3	9 a 12	4 a 6
5	12 a 18	6 a 9
7.5	18 a 23	9 a 12
10	24 a 32	12 a 18
15	37 a 50	18 a 23
20	50 a 65	24 a 32
25	65 a 80	32 a 40
30	80 a 90	40 a 50
40	90 a 115*	50 a 65
50	–	65 a 80*
60	–	80 a 100*

Para otras capacidades o versión monofásica, favor de solicitar cotización.
*Nota: En estos tamaños se recomienda usar arrancadores suaves.

Para más información técnica de click aquí.

Productos relacionados

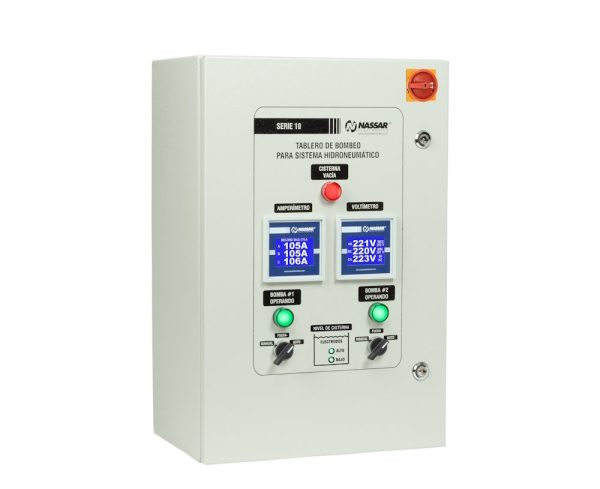

Tablero de Bombeo para Hidroneumático – Serie 10

Controla la operación automática de 1 a 4 bombas para mantener la presión deseada en el tanque hidroneumático dentro de los rangos deseados ajustados en los interruptores de presión.

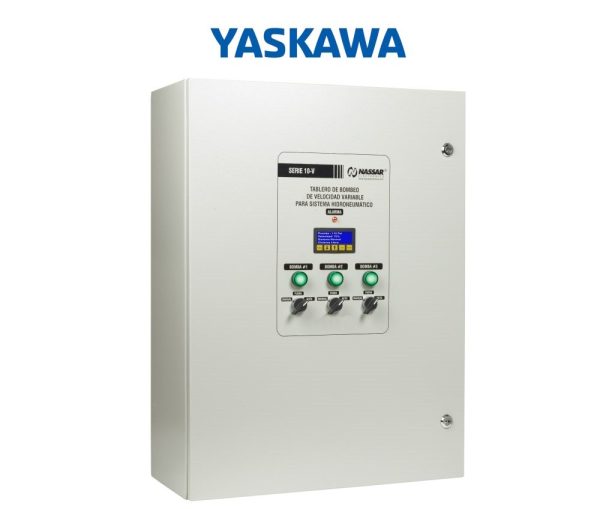

Tablero de Bombeo para Hidroneumático de Velocidad Variable – Serie 10V

Tablero para sistema hidroneumático de velocidad variable que controla la operación automática de 1 a 4 bombas para mantener la presión deseada en el tanque hidroneumático dentro de los rangos deseados ajustados en los interruptores de presión. Utiliza 1 variador por cada bomba.

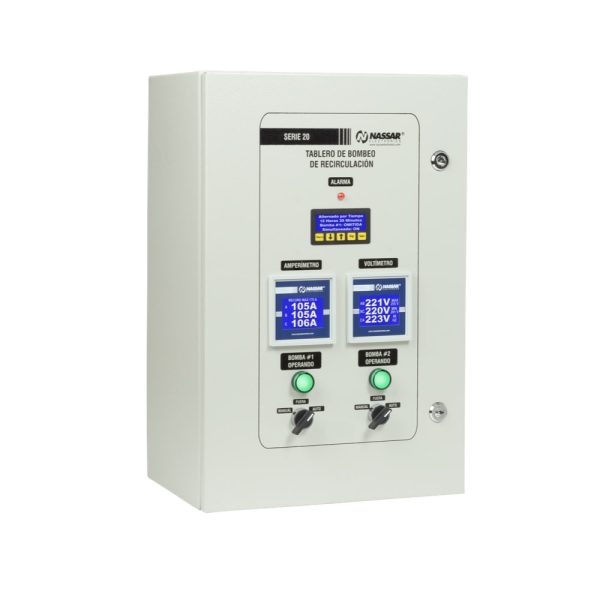

Tablero de Recirculación de Agua: Serie 20

Controla la operación automática de alternado y simultaneado de bombas de recirculación para mantener el flujo deseado en función de la demanda.

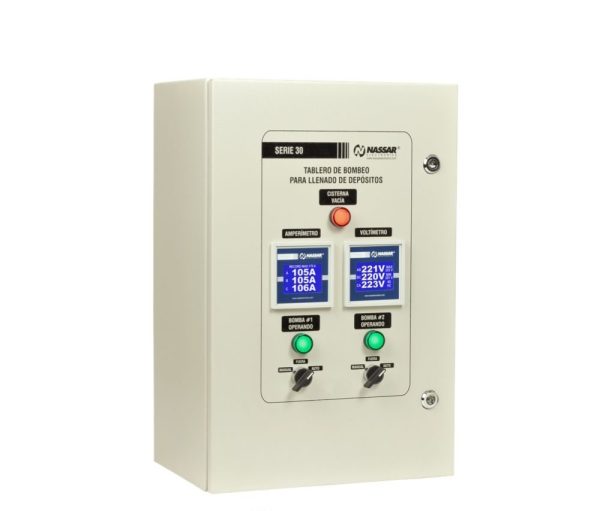

Tableros de Bombeo para Tinaco Cisterna – Serie 30

Tablero para llenado de depósitos (Tinaco-Cisterna) que controla la operación automática de 1 a 4 bombas, alternándolas y simultaneándolas para mantener el nivel de agua en el tinaco dentro del rango ajustado por el nivel de los electrodos.

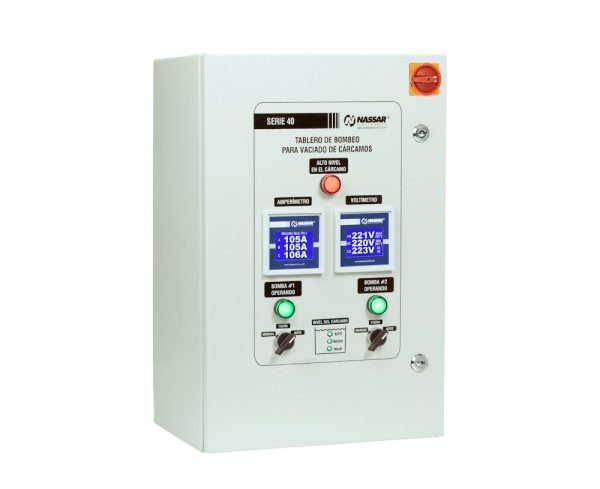

Tableros de Bombeo para Vaciado de Cárcamo – Serie 40

Tablero para vaciado de cárcamo SERIE 40 controla la operación automática de 1 a 4 bombas, alternándolas y simultaneándolas para mantener vacío el cárcamo, dentro de los niveles establecidos previamente con los detectores de nivel (flotadores).

Tablero Arrancador a Pleno Voltaje | APV

Los arrancadores a pleno voltaje serie APV están fabricados con componentes de la más alta calidad, para garantizar el arranque y protección de bombas y motores monofásicos y trifásicos.

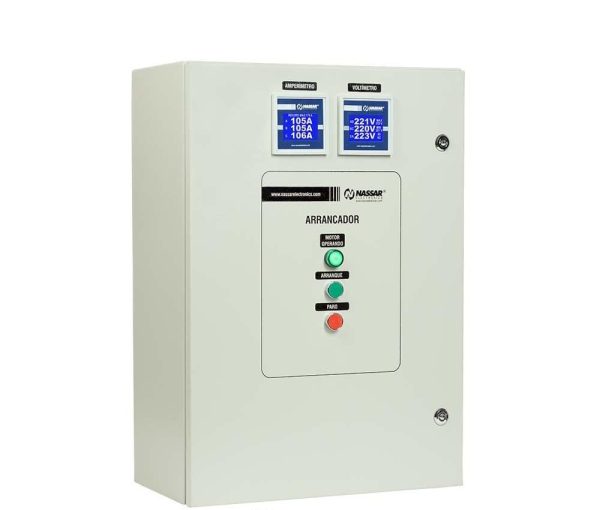

Tablero con arrancador suave | TAS

Arrancador suave que opera el arranque de los motores por medio de componentes de estado sólido, este es el sistema más moderno y tiene muchas ventajas sobre los viejos diseños de arrancadores a voltaje reducido tipo autotransformador.

Tablero Arrancador con Variador de Velocidad | TCV

Arrancador de velocidad variable para motor trifásico, con arranque y paro suave. Permite ajustar la velocidad de operación del motor del 0 al 100%.

Arrancador a voltaje reducido con autotransformador | TX

Arrancador a voltaje reducido con estación de botones o selector manual-fuera-auto, piloto de operación y voltímetro digital que indica los tres voltajes de línea con sus máximos/mínimos.

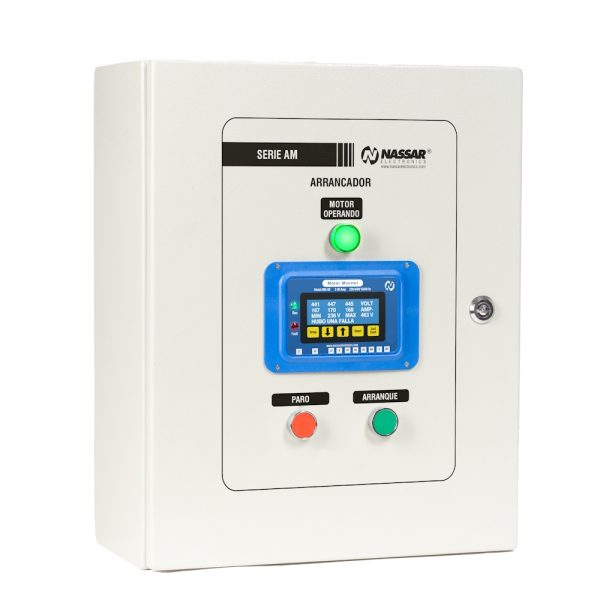

Arrancador con Motor-Monitor | Serie AM

Protege motores y bombas contra bajo y alto voltaje, falla de fase, desbalance, rotación invertida, sobrecarga, baja carga, bajo nivel de succión, arranques frecuentes, y más.

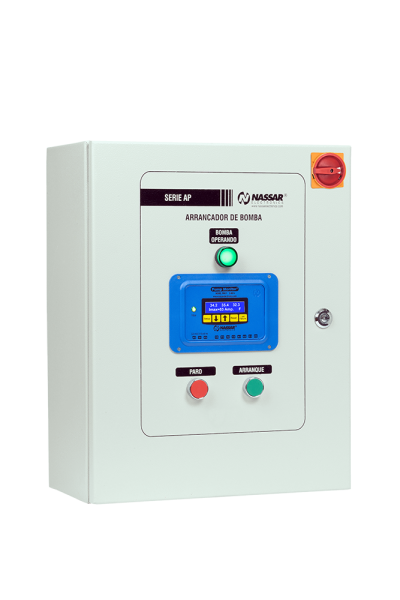

Arrancador con Pump-Monitor | Serie AP
