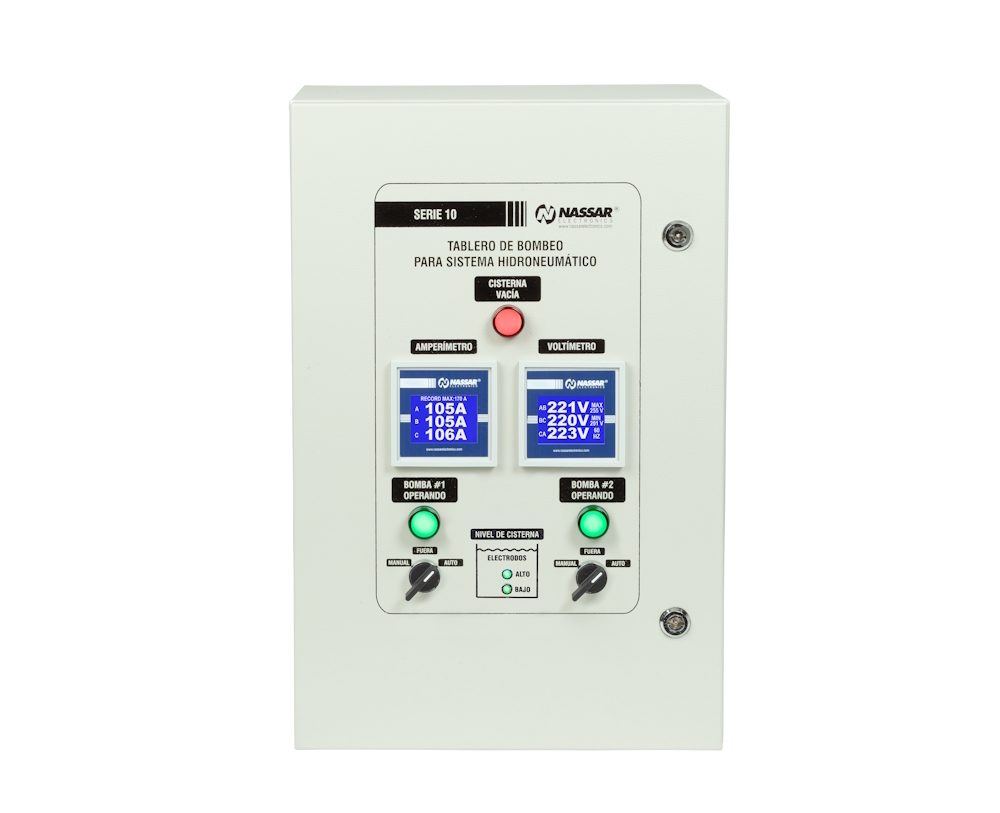

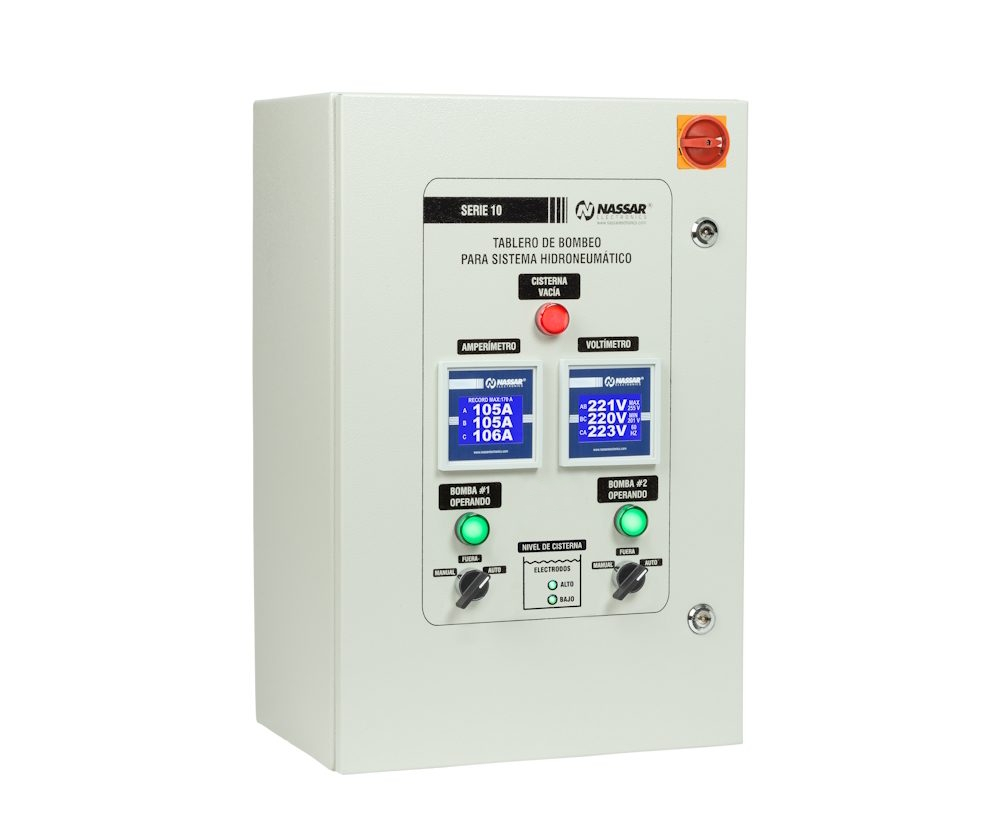

Tablero de Bombeo para Hidroneumático - Serie 10

Tablero de Bombeo para Hidroneumático – Serie 10

Solicitar Cotización Solicitar Cotización

Entrega inmediata en modelos selectos, 1 a 3 días para el resto de los modelos.

Características

3 años de garantía.
Diseño robusto, de alta tecnología con la mejor calidad.
Gabinete a prueba de polvo y agua IP66.
Incluye protección contra bajo nivel de succión con piloto de alarma.
Pilotos y selectores de operación individuales Manual-Fuera-Automático.
Indicador de nivel de cisterna en la parte frontal del gabinete.*

Descripción

Los tableros para sistemas hidroneumáticos SERIE 10 controlan la operación automática de 1 a 4 bombas para mantener la presión deseada en el tanque hidroneumático, dentro de los rangos deseados ajustados en los interruptores de presión.

Los tableros para 2, 3, y 4 bombas alternan y simultanean las bombas, de acuerdo a las señales de demanda que reciben de los interruptores de presión.

Los tableros incluyen contactores y protección contra corto circuito y sobrecarga, bajo nivel de agua en la cisterna, módulo de control de alternado y simultaneado, electrodos, selectores, pilotos de operación para cada bomba y de bajo nivel de succión.

Los tableros SERIE 10 tienen un gabinete metálico IP66 a prueba de polvo y agua, con pintura resistente a la corrosión.

Equipo opcional

Interruptores de presión montados en tablero 0.5-6 kg/cm2 (7-87 Psi).
Protección contra bajo voltaje, desbalance y falla de fase con Fasealert-3 modelo F3.
Arrancadores suaves.
Pump-Monitor: Relevador de sobrecarga electrónico con protección contra bajo nivel de succión sin necesidad de utilizar electrodos (1 por bomba).
Protector PD-640 contra descargas de alto voltaje.
Interruptor seccionador de seguridad que desconecta la alimentación al abrir el gabinete.
Voltímetro digital trifásico RMS con registro de voltaje máx/mín y frecuencímetro, montado en la puerta del gabinete.
Amperímetro digital trifásico RMS con registro de corriente máx. montado en la puerta del gabinete.

*Nota: El indicador no está disponible en los modelos 10-1 y 10-4. Algunos tableros en inventario aún no incluyen el indicador de nivel.

Ver Video Información de Producto Manual de Operación Podcast Informativo

Especificaciones

HP	AMP. EN 220 V	AMP. EN 440 V
1	2.5 a 4	1.6 a 2.5
2	6 a 9	2.5 a 4
3	9 a 12	4 a 6
5	12 a 18	6 a 9
7.5	18 a 23	9 a 12
10	24 a 32	12 a 18
15	37 a 50	18 a 23
20	50 a 65	24 a 32
25	65 a 80	32 a 40
30	80 a 90	40 a 50
40	90 a 115*	50 a 65
50	–	65 a 80*
60	–	80 a 100*

Para otras capacidades o versión monofásica, favor de solicitar cotización.
*Nota: En estos tamaños se recomienda usar arrancadores suaves.

Para más información técnica de click aquí.

Productos relacionados

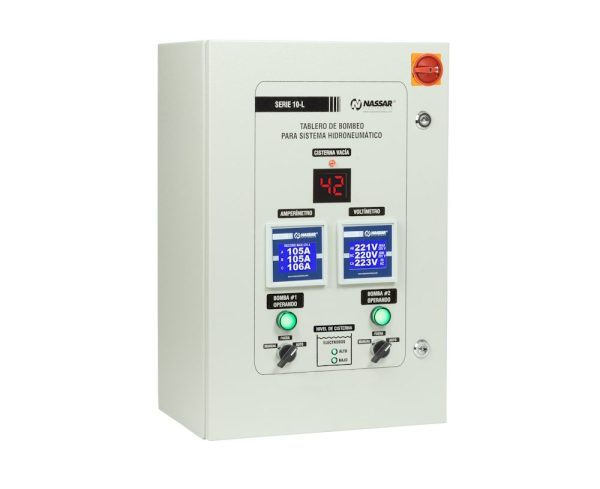

Tablero de Bombeo para Hidroneumático con Manómetro Digital – Serie 10L
