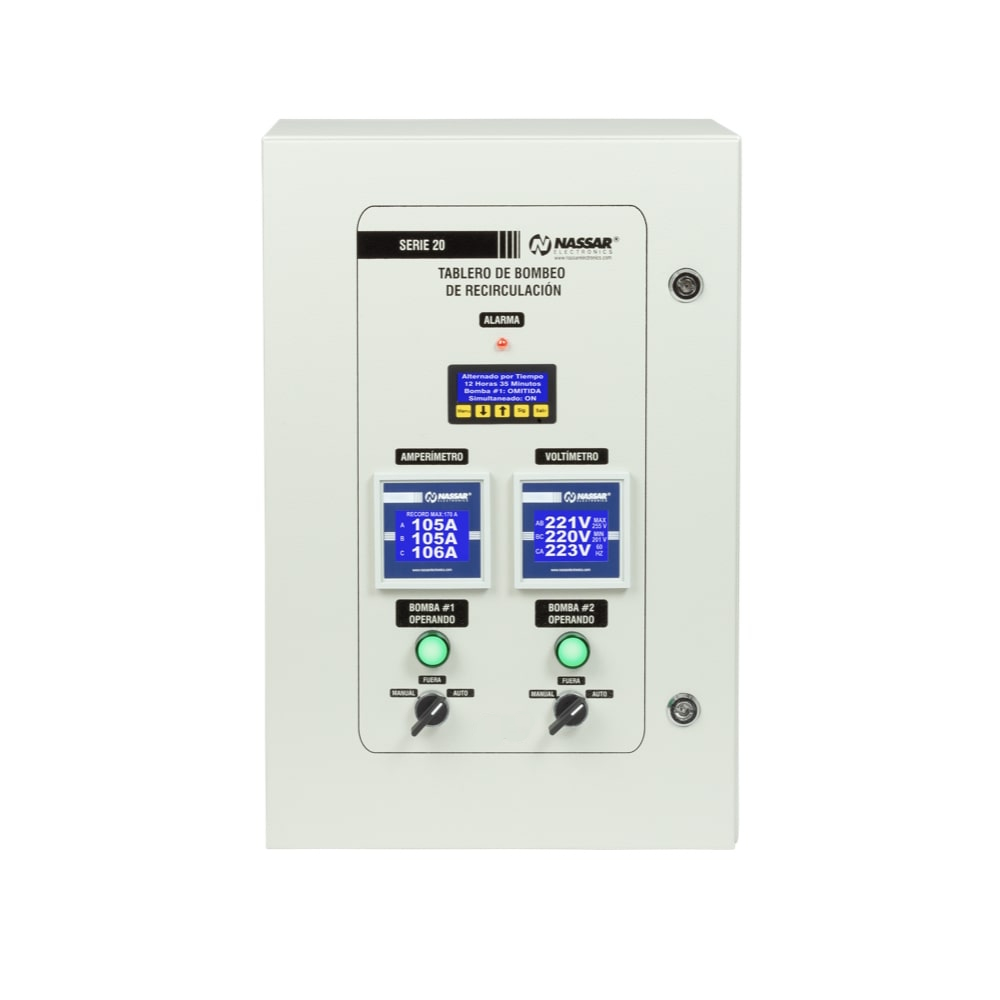

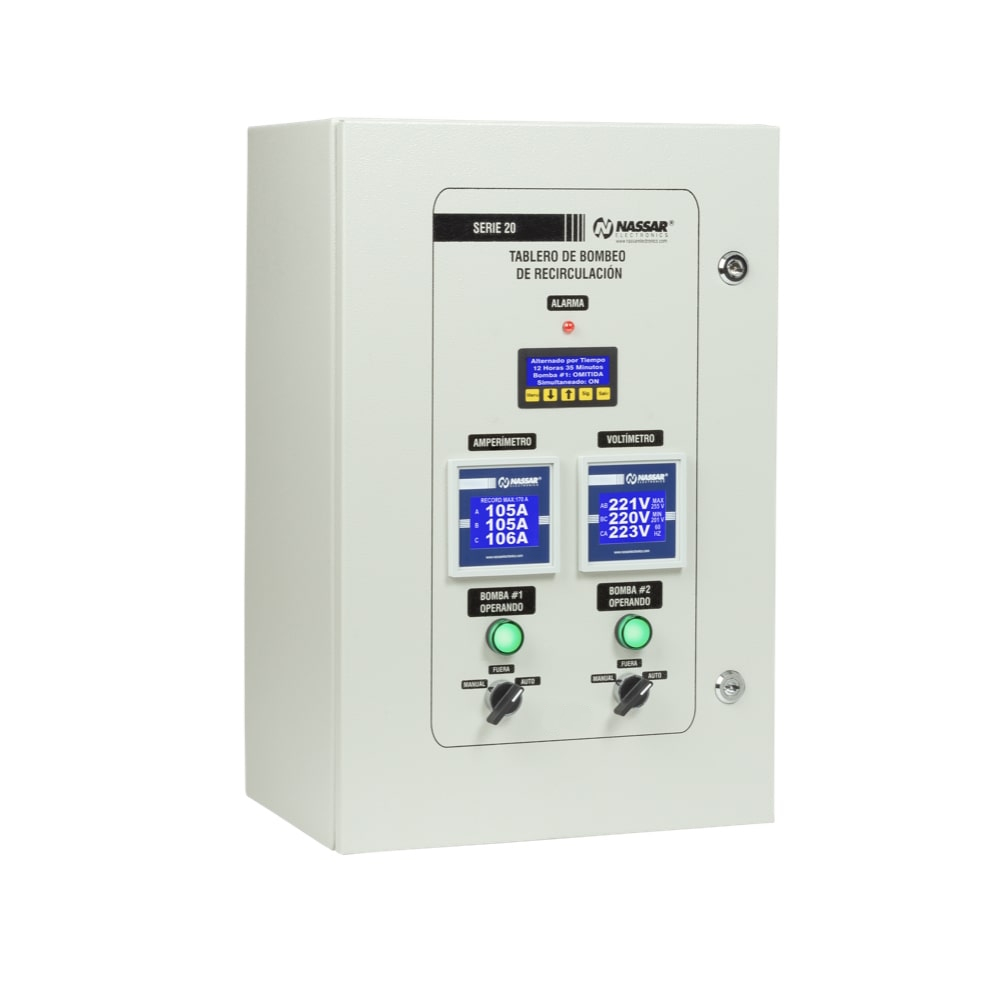

Tablero de Recirculación de Agua: Serie 20

Solicitar Cotización Solicitar Cotización
Entrega inmediata en modelos selectos, 2 a 5 días para el resto de los modelos.
Descargas
Descarga PDF
Nombre Descarga

Características

  • 3 años de garantía.
  • Diseño robusto, de alta tecnología con la mejor calidad.
  • Para torres de enfríamiento, tratamiento de agua en albercas y enfríamiento en general.
  • Gabinete a prueba de polvo y agua IP55.
  • Comunicación por Modbus Ethernet o RS-485 (Opcional).
  • Pilotos y selectores de operación individuales Manual-Fuera-Automático.

Descripción

Los tableros Serie 20 controlan la operación automática de bombas para recircular el agua en un sistema de enfríamiento, sin embargo, puede ser utilizado para otras aplicaciones como albercas, control de tratamiento de aguas etc.

Las bombas se alternan automáticamente para mantener el desgaste uniforme y se simultanean en caso que el sistema requiera más agua. También pueden arrancar de forma alternada por horario para ahorro de energía (esta aplicación utiliza un programador semanal que se vende por separado). La señal de arranque para el simultáneo se da mediante un contacto externo de un programador semanal o cualquier otro dispositivo.

El tablero cuenta con un ajuste para omitir una bomba por mantenimiento sin alterar la operación automática del sistema mientras dure la reparación.  Tiene además una pantalla LCD que da información sobre la operación y hace que el ajuste de sus controles sea muy sencillo. Los tableros se fabrican para 2 y 3 bombas, los modelos de 3 bombas se pueden configurar para realizar el alternado con 2 bombas operando siempre en simultáneo. Esta función es útil para cuando se requiera aumentar el gasto de recirculación.

El tablero Serie 20 se puede configurar en distintas formas de operación:

Operación por período.
Las bombas se van alternando cada que transcurre un período de tiempo (configurable desde 1 minuto hasta 24 horas). El simultaneado de las bombas se realiza por medio del contacto de un dispositivo externo que da la señal de arranque. Este contacto externo puede ser el de un programador semanal o cualquier otro dispositivo.

Operación por horario.
El arranque alternado de las bombas se programa para que ocurra en un día y hora determinado. Requiere de un programador semanal que no está incluido y debe de ordenarse por separado. Cada vez que el contacto del programador se cierra el tablero arranca una bomba en forma alternada, al abrirse el contacto las bombas apagan. El simultaneado de las bombas se realiza por medio del contacto de un dispositivo externo que da la señal de arranque.

Operación Manual.
Las bombas se pueden arrancar de forma manual utilizando el selector de operación.

Equipo opcional

  • Interruptor seccionador de seguridad que desconecta la alimentación al abrir el gabinete.
  • Protección contra bajo voltaje, desbalance y falla de fase con Fasealert-3 modelo F3.
  • Arrancadores suaves.
  • Modbus: Conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP ví­a Ethernet.
  • Protector PD-640 contra descargas de alto voltaje.
  • Voltímetro digital trifásico RMS con registro de voltaje máx/mín y frecuencímetro, montado en la puerta del gabinete.
  • Amperímetro digital trifásico RMS con registro de corriente máx. montado en la puerta del gabinete.
  • Programador Semanal PS-100 para operar el alternado por horario
  • Programador Semanal PS-100 para operar el simultaneado por horario.
Información de Producto Manual de Operación
HPAMP. EN 220 VAMP. EN 440 V
12.5 a 41.6 a 2.5
26 a 92.5 a 4
39 a 124 a 6
513 a 176 a 9
7.517 a 239 a 12
1023 a 3213 a 17
1537 a 5017 a 23
2050 a 6323 a 32
2563 a 8030 a 40
3080 a 9040 a 50
4090 a 115*50 a 63
50 115 a 150*63 a 73*
60 150 a 185*73 a 90*

Tamaños disponibles hasta 250 HP
*Nota: En estos tamaños se recomienda usar arrancadores suaves.

Para más información técnica de click aquí.

Productos relacionados

Tableros de Bombeo

Tablero de Bombeo para Hidroneumático – Serie 10

Controla la operación automática de 1 a 4 bombas para mantener la presión deseada en el tanque hidroneumático dentro de los rangos deseados ajustados en los interruptores de presión.

Tableros de Bombeo

Tablero de Bombeo para Hidroneumático con Manómetro Digital – Serie 10L

Tablero para sistema hidroneumático con manómetro digital y pantalla que controla la operación automática de 2 a 3 bombas para mantener la presión deseada en el tanque hidroneumático dentro de los rangos deseados ajustados por medio de la pantalla.

Tableros de Bombeo

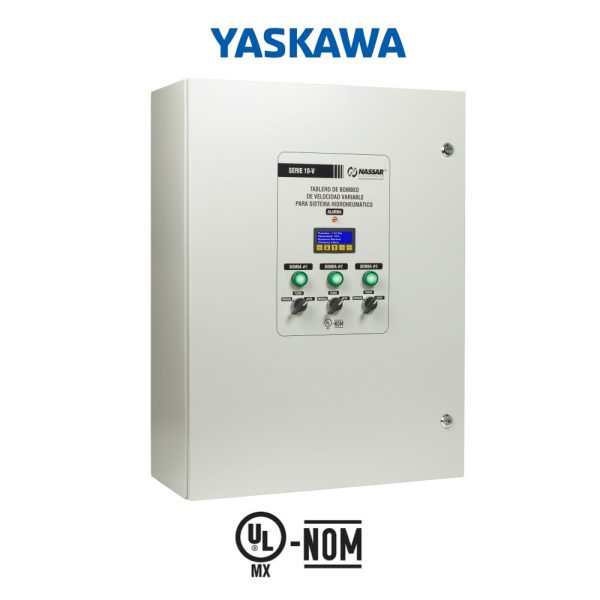

Tablero de Bombeo para Hidroneumático de Velocidad Variable – Serie 10V
