Tableros de Bombeo para Vaciado de Cárcamo - Serie 40

Tableros de Bombeo para Vaciado de Cárcamo – Serie 40

Solicitar Cotización Solicitar Cotización

Entrega inmediata en modelos selectos, 2 a 5 días para el resto de los modelos.

Características

3 años de garantía.
Diseño robusto, de alta tecnología con la mejor calidad.
Gabinete a prueba de polvo y agua IP55.
Alarma de alto nivel en el cárcamo (Opcional).
Comunicación por Modbus Ethernet o RS-485 (Opcional).
Pilotos y selectores de operación individuales Manual-Fuera-Automático.

Descripción

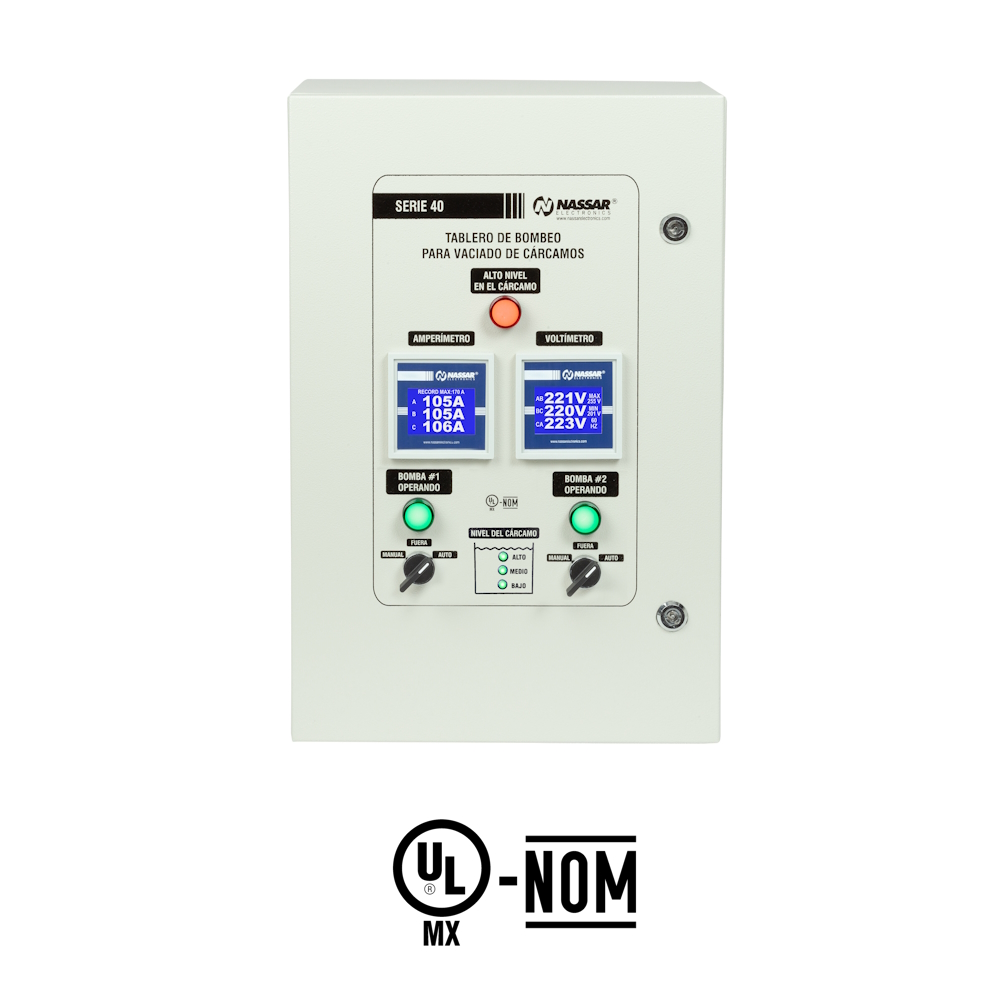

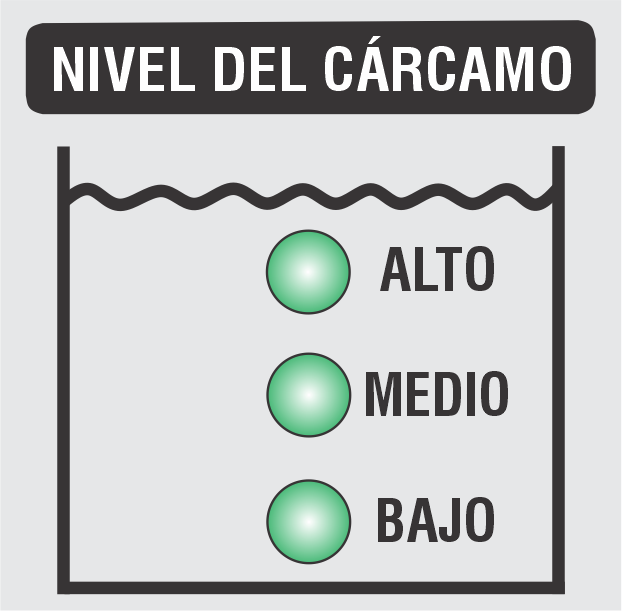

Los tableros para vaciado de cárcamo SERIE 40 controlan la operación automática de 1 a 4 bombas, alternándolas y simultaneándolas para mantener vacío el cárcamo, dentro de los niveles establecidos previamente con los detectores de nivel (flotadores).

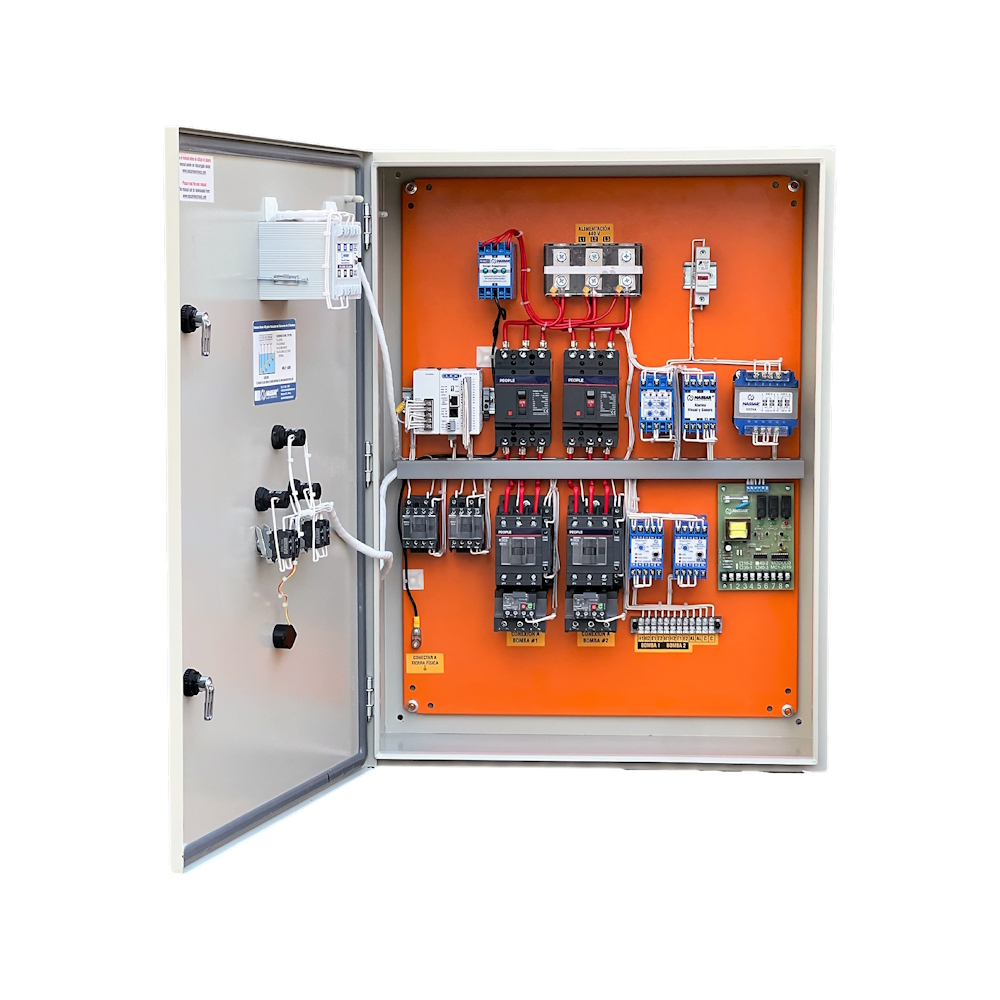

Los tableros incluyen contactores y protección contra corto circuito y sobrecarga, módulo de control de alternado y simultaneado, pilotos de operación para cada bomba y selectores. Se puede ordenar con conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet.

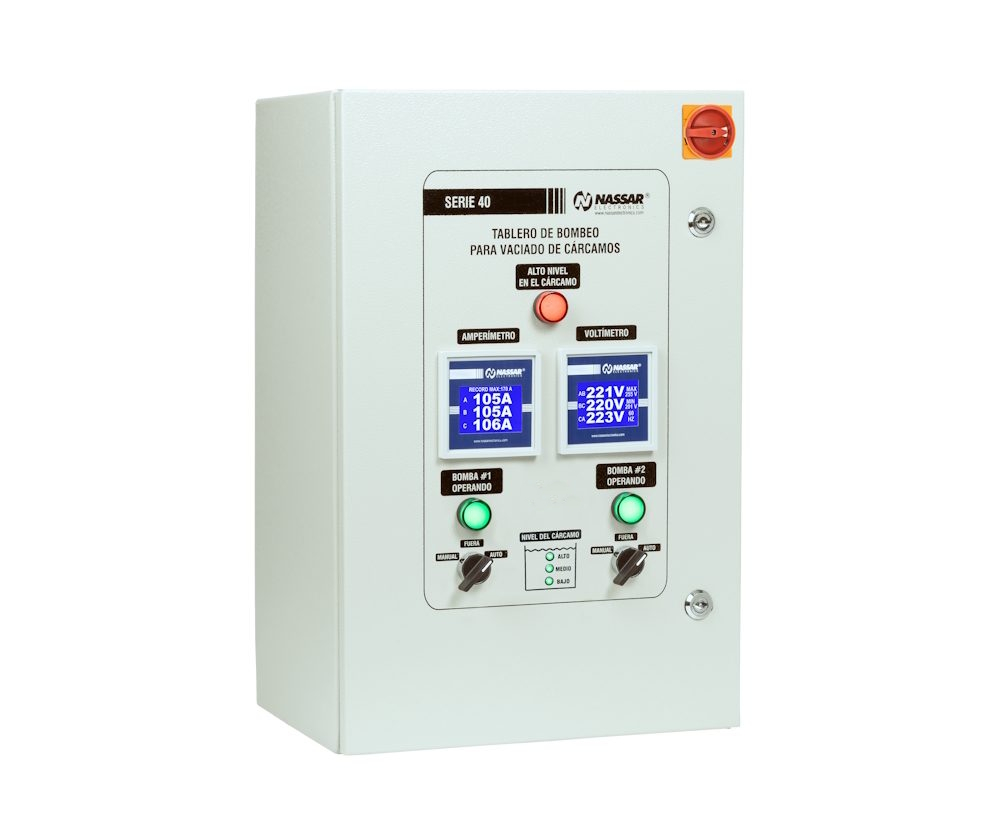

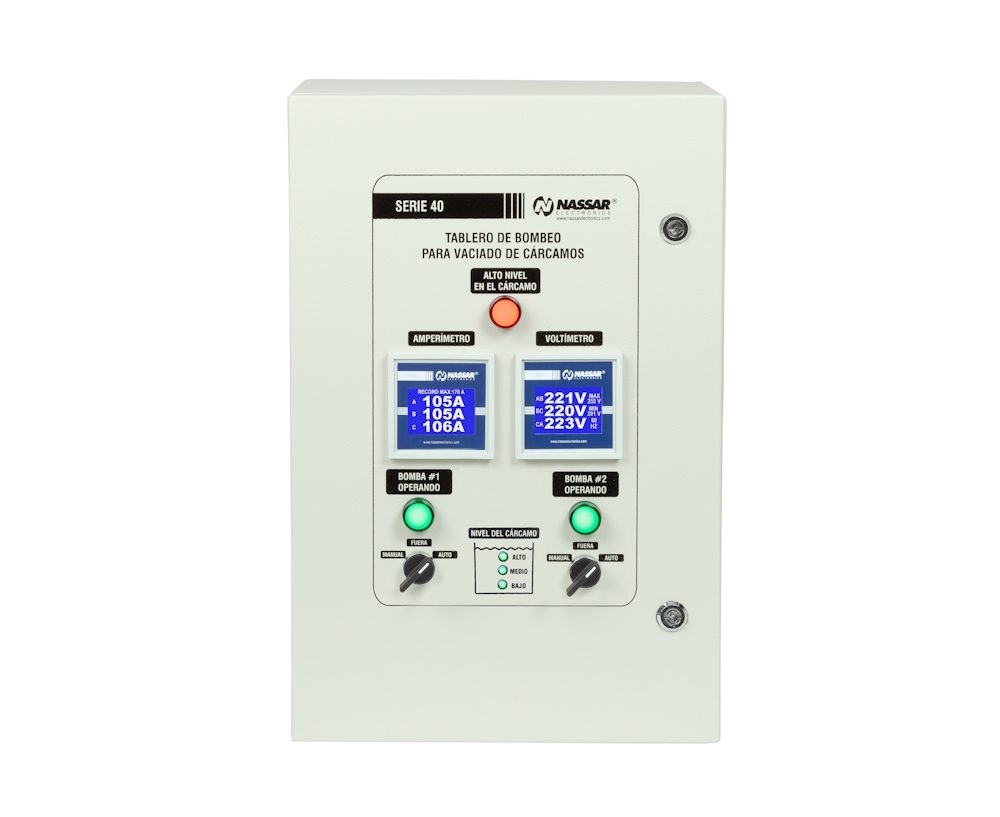

El tablero tiene un gabinete metálico IP55 a prueba de polvo y agua, con pintura resistente a la corrosión.

Equipo opcional

Protección contra bajo voltaje, desbalance y falla de fase con Fasealert-3 modelo F3.

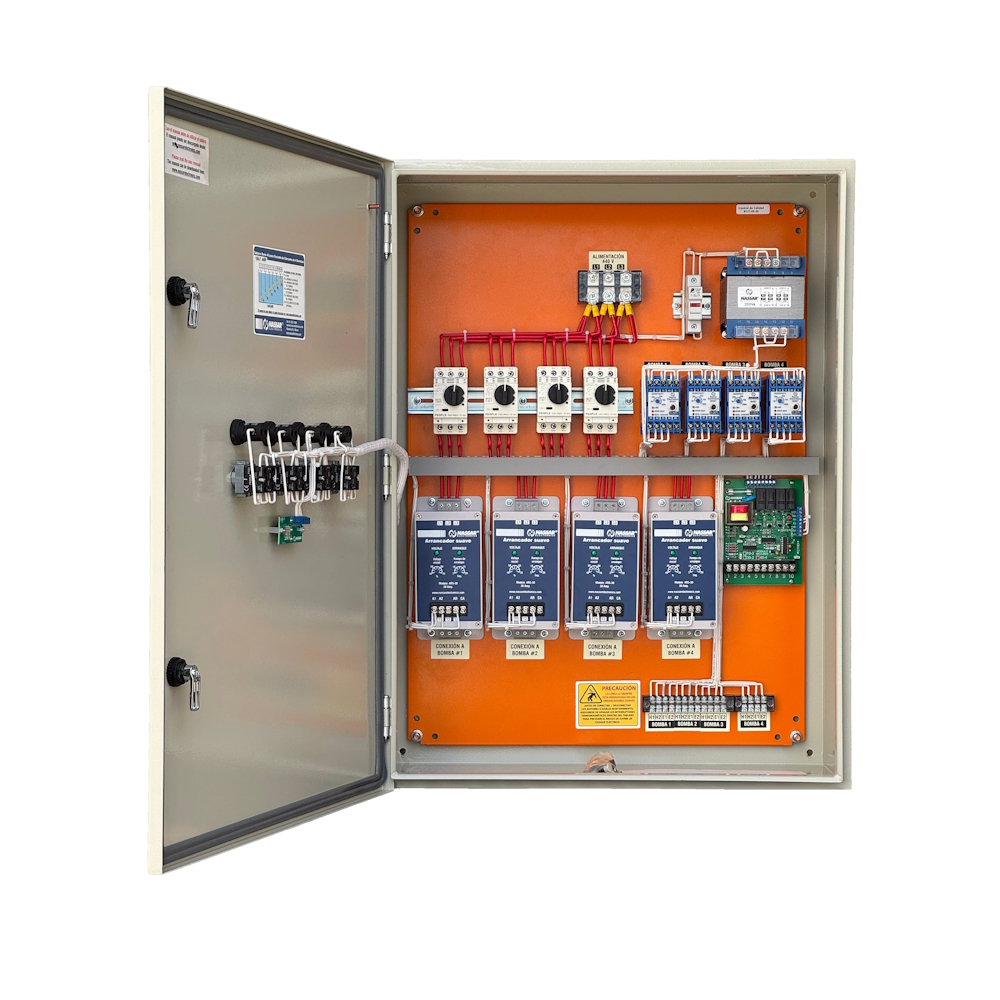

Arrancadores suaves.
Modbus: Conexión a red para monitoreo con Modbus RTU vía RS-485 o Modbus TCP-IP vía Ethernet.
Interruptor seccionador de seguridad que desconecta la alimentación al abrir el gabinete.
Detector de fuga en el sello y alta temperatura modelo DFS-12 (1 por bomba).
Detectores de nivel (flotadores) de mercurio
Alarma visual y sonora de alto nivel en el cárcamo
Protector PD-640 contra descargas de alto voltaje.
Voltímetro digital trifásico RMS con registro de voltaje máx/mín y frecuencímetro, montado en la puerta del gabinete.
Amperímetro digital trifásico RMS con registro de corriente máx. montado en la puerta del gabinete.

Ver Video Información de Producto Manual de Operación

Especificaciones

HP	AMP. EN 220 V	AMP. EN 440 V
1	2.5 a 4	1.6 a 2.5
2	6 a 9	2.5 a 4
3	9 a 12	4 a 6
5	13 a 17	6 a 9
7.5	17 a 23	9 a 12
10	23 a 32	13 a 17
15	37 a 50	17 a 23
20	50 a 63	23 a 32
25	63 a 80	30 a 40
30	80 a 90	40 a 50
40	90 a 115*	50 a 63
50	115 a 150*	63 a 73*
60	150 a 185*	73 a 90*

Tamaños disponibles hasta 250 HP
*Nota: En estos tamaños se recomienda usar arrancadores suaves.

Para más información técnica de click aquí.
