Pump-Monitor Trifásico: Protección contra Sobrecarga/Baja carga

Solicitar Cotización Solicitar Cotización
Más de 393 disponibles para entrega inmediata.
Descargas
Descarga PDFDescarga PDF
Nombre Descarga

Características

Relevador de sobrecarga electrónico que protege motores y bombas trifásicas de 1 a 300 H.P. contra sobrecarga, falla de fase, ciclo rápido y bajo nivel de agua sin necesidad de electrodos (baja carga). La pantalla permite realizar ajustes de manera sencilla e indica las tres corrientes de línea, la corriente máxima y las fallas.

  • Se usa en motores de 1 a 300 H.P.
  • Pantalla de LCD que permite hacer los ajustes e indica las tres corrientes, la corriente máxima y las fallas.
  • Protege por bajo nivel de succión sin necesidad de electrodos. (Baja carga/Subcarga)
  • Memoria de las últimas diez fallas.
  • Certificado por UL de México SA de CV.

Descripción

El Pump Monitor PM-3 es una novedosa protección para bombas y motores trifásicos de 1 a 300 H.P., con muchas ventajas sobre los relevadores de sobrecarga bimetálicos estándar. Protege contra sobrecarga, falla de fase, ciclo rápido y bajo nivel de succión sin necesidad de electrodos (detectando la baja corriente). Tiene una pantalla de LCD iluminada que indica las tres corrientes de línea, la corriente máxima y las últimas diez fallas en la memoria

La pantalla también despliega un menú de ajustes que permite configurarlo fácilmente de acuerdo a cada necesidad.

El PM-3 protege desconectando la bobina del contactor y apagando el motor o equipo cuando detecta una falla. Tiene retardo para evitar desconexiones por fallas transitorias, este retardo de desconexión puede configurarse a un tiempo fijo o una curva de disparo clase 5, 10 o 15. Transcurrido el tiempo, abre un contacto interno y apaga el motor para protegerlo.  La conexión después de una falla puede ser manual o automática con un retardo de conexión ajustable.

El equipo cuenta con un LED indicador que se enciende cuando el contacto se encuentra cerrado y un botón que permite la simulación de una falla para realizar pruebas.

Equipo opcional

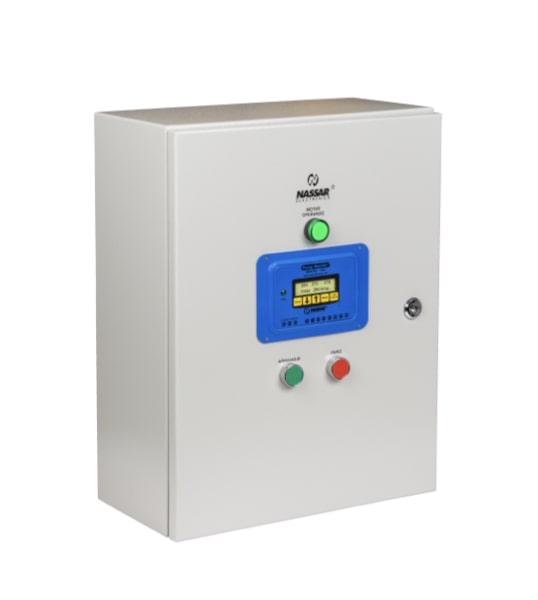

  • Placa adaptadora para montaje frontal en gabinetes
Ver Video Información de Producto Manual PM-31 Manual PM-32
ModeloVoltaje nominalCorriente nominalCapacidad de contacto
PM-31220 V ± 15%2 a 80 amp.8A max. @220VCA
440 V ± 15%*1 NA y 1 NC
PM-32220 V ± 15%81 a 300 amp.8A max. @220VCA
440 V ± 15%*1 NA y 1 NC

Frecuencia: 50/60 Hz
Retardo de entrada: Ajustable 5 a 120 min
Restablecimiento: manual o automático.
Protección por ciclo rápido: 4 ciclos de paro-arranque /Min.

Para más información técnica de click aquí.
